Прямоугольная диметрия

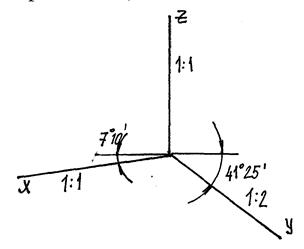

При данном виде аксонометрии показатели искажения равны только по двум осям X и Z = 1, а ось Y наклонена так, что коэф-т иск-я при проец-и = 0,5.

Действительные размеры откладывают только на осях X и Z или на ||-ых им линиях. Размеры по оси Y и ||-ых ей прямых откладывают с коэф-м 0,5.

Рис.46.

Для диметрических проекций имеем следующие приведенные коэф-ты искажения для построения элементов:

БОЭ = 1,06·d_окр

МОЭ = 0,37·d_окр

Рис.47.

Построение других аксон-их пр-й (косоугол-х) приведено в литературе.
