Шкала электромагнитных волн

Классификация частотных интервалов, принятая в медицине

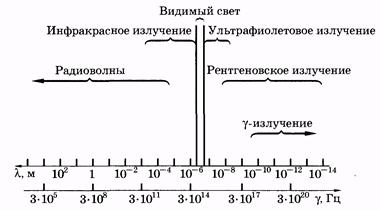

Из теории Максвелла вытекает, что различные электромагнитные волны, в том числе и световые, имеют общую природу. В связи с этим целесообразно представить всевозможные электромагнитные волны (электромагнитное излучение) на единой шкале (рис. 14.18).

Вся шкала условно подразделена на шесть диапазонов: радиоволны (длинные, средние и короткие), инфракрасные, видимые, ультрафиолетовые, рентгеновские волны и гамма-излучение. Эта классификация определяется либо механизмом образования волн, их частотой, либо возможностью их зрительного восприятия человеком.

Рис. 14.18

Радиоволны обусловлены переменными токами в проводниках и электронными потоками (макроизлучатели). Инфракрасное, видимое и ультрафиолетовое излучения исходят из атомов, молекул и быстрых заряженных частиц (микроизлучатели). Рентгеновское излучение возникает при внутриатомных процессах, g-излучение имеет ядерное происхождение.

Некоторые диапазоны перекрываются, так как волны одной и той же длины могут образоваться в разных процессах. Так, наиболее коротковолновое ультрафиолетовое излучение перекрывается длинноволновым рентгеновским.

В этом отношении очень характерна пограничная область инфракрасных волн и радиоволн. До 1922 г. между этими диапазонами был пробел. Наиболее коротковолновое излучение этого незаполненного промежутка имело молекулярное (атомное) происхождение (излучение нагретого тела), а наиболее длинноволновое излучалось макроскопическими вибраторами Герца. Российским физиком А. А. Глаголевой-Аркадьевой было предложено пропускать искру через смесь большого числа мелких металлических опилок в масле. При этом можно было получать различные электромагнитные волны с длиной волны 82 мкм и более. Таким образом, диапазоны инфракрасных и радиоволн были сомкнуты.

Сейчас никого не удивляет, что даже миллиметровые волны могут генерироваться не только радиотехническими средствами, но и молекулярными переходами. Появился раздел — радиоспектроскопия, который изучает поглощение и излучение радио­волн различными веществами.

В медицине принято следующее условное разделение электромагнитных колебаний на частотные диапазоны (табл. 25).

Таблица 25

Низкие (НЧ) Звуковые (34) Ультразвуковые или надтональные (УЗЧ) Высокие (ВЧ) Ультравысокие (УВЧ) Сверхвысокие (СВЧ) Крайневысокие (КВЧ)

до 20 Гц 20 Гц — 20 кГц 20 кГц — 200 кГц 200 кГц — 30 МГц 30 МГц — 300 МГц 300 МГц — 300 ГГц свыше 300 ГГц

Часто физиотерапевтическую электронную аппаратуру низкой и звуковой частот называют низкочастотной. Электронную аппаратуру всех других частот называют обобщающим понятием высокочастотная.
