Клапаны регулятора давления расположены в кабине сопровождающих в верхней части шпангоута N 9Н. Основные элементы системы регулирования давления смонтированы в единый блок агрегатов СРД, который крепится к стенке шпангоута N 1 с левой стороны грузовой кабины.

Управление системой регулирования давления осуществляется со щитка "Герметизация кабины", расположенного на левом пульте бортинженера.

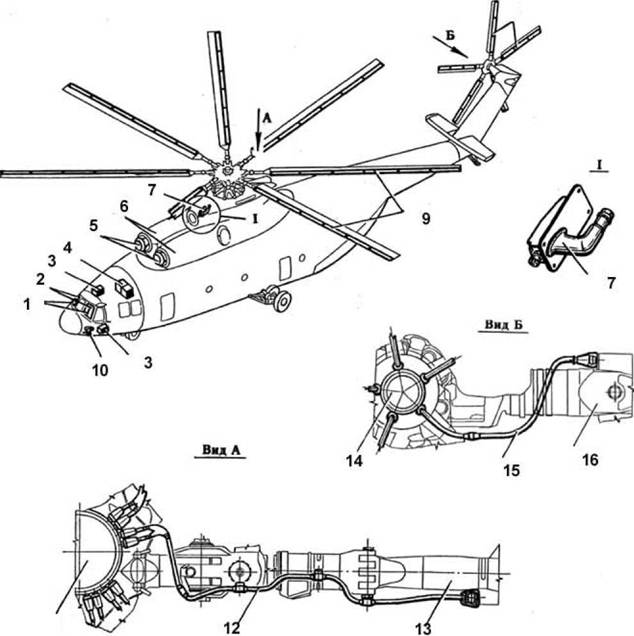

Противообледенительная система (ПОС) выполняет функции защиты от обледенения лопастей несущего и рулевого винтов, двигателей, пылезащитных устройств (ПЗУ) двигателей, боковых стекол летчиков и приемников полного давления (ППД).

На вертолете применены электротепловая и воздушно-тепловая противообледенительные системы.

Электротепловая ПОС обеспечивает обогрев:

• несущего и рулевого винтов;

• приемников полного давления;

• левого и правого боковых стекол летчиков.

Воздушно-тепловая ПОС используется для обогрева входных устройств двигателей и их пылезащитных устройств.

Лопасти несущего и рулевого винтов обогреваются циклически. На каждой лопасти несущего винта имеется по 6, а на каждой лопасти рулевого винта - по 2 нагревательных элемента, которые являются самостоятельными секциями и включаются поочередно. Обогрев несущего и рулевого винтов может включаться как автоматически по сигналу датчика обледенения, так и вручную с помощью переключателя, установленного на пульте N 2 бортинженера. Датчик обледенения установлен на входном туннеле вентилятора.

Для автоматической регулировки режима работы циклической электротепловой ПОС несущего и рулевого винтов на вертолете установлен комплексный автомат управления нагревателями по температуре (КВАНТ).

Автомат обеспечивает:

• автоматическое циклическое включение секций ПОС несущего и рулевого винтов при
попадании в зону обледенения;

• управление по времени нагрева секций ПОС несущего и рулевого винтов в зависимости
от температуры наружного воздуха (от 5 с до 30 с при изменении температуры наружного
воздуха от +5 до -20°С);

• сигнализацию о наличии обледенения и работе системы;

• автоматическое выключение ПОС несущего и рулевого винтов при выходе из зоны
обледенения:

• встроенный контроль работоспособности системы на земле.

Боковые стекла имеют постоянный нагрев, включаемый вручную с помощью переключателей, установленных на пульте левого летчика и на правом щитке приборной доски летчиков.

Во избежание перегрева боковых стекол в систему включены регуляторы температуры, которые автоматически поддерживают температуру обогреваемых поверхностей в заданном диапазоне.

Питание нагревательных элементов электротепловой ПОС осуществляется переменным током напряжением 200 В, частотой 400 Гц от левого генератора.
