Блискавкозахист будівель

Блискавка - одне з самих руйнівних природних явищ, з якими повсюдно стикається людина. На земній кулі щорік відбувається до 16-і мільйонів гроз, тобто близько 44 тисяч за день. Прямий удар блискавки є найбільш небезпечним зі всіх її проявів. Для будівель і споруд унаслідок безпосереднього контакту каналу блискавки з цим об'єктами є можливість спалаху або руйнування, а також пошкодження чутливого устаткування унаслідок супутнього блискавці імпульсного електромагнітного поля. Переважне число пожеж і руйнувань викликане саме цією дією. Прямий удар блискавки також дуже небезпечний для здоров'я людей.

Блискавкозахист розділяється на зовнішній і внутрішній.

Зовнішній блискавкозахист забезпечує захист будівель від прямих ударів блискавки.

Склад зовнішнього блискавкозахисту:

1. Блискавкоприймач — пристрій, що переймає на себе розряд блискавки. Виконується з металу (неіржавіюча або оцинкована сталь, алюміній, мідь);

2. Блискавковідвід (струмовідвід, спуск) — частина системи, призначена для відведення струму блискавки від блискавкоприймача до заземлювача;

3. Заземлювач — провідна частина або сукупність сполучених між собою провідних частин, що знаходяться в електричному контакті із землею безпосередньо або через провідне середовище.

Внутрішній блискавкозахист призначений для зменшення імпульсних електромагнітних ефектів дії струму блискавки на людей і устаткування, що знаходяться усередині будівлі.

Склад внутрішнього блискавкозахисту:

1. Система зрівнювання потенціалів всіх провідних конструкцій, що входять в об'єкт – з'єднання з низьким опором між провідними конструкціями і заземленням;

2. Пристрій захисту від імпульсного перенапруження (ПЗІП) – забезпечує обмеження занесення високого потенціалу по повітряних, кабельних лініях, лініях зв'язку і інших інженерних комунікаціях.

Для забезпечення ефективного функціонування торговельного підприємства використовуються різні засоби зв’язку.

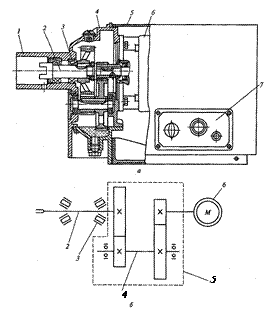

Рис. 16. Привід універсальної кухонної машини:

а – загальний вигляд; б – кінематична схема; 1 – горловина; 2 – робочий вал; 3 – конічні роликопідшипники; 4 – редуктор; 5 – кожух; 6 – електродвигун; 7 – пульт управління

Використовуються у закладах харчування невеликої і малої потужності

Використовуються у спе­ціалізованих закладах та у спеціалізованих цехах великих підприємств харчування

Різновидністю універсальних пристроїв є барний комбайн, що може в одній конструкції об’єднувати функції декількох машин (рис. 17).

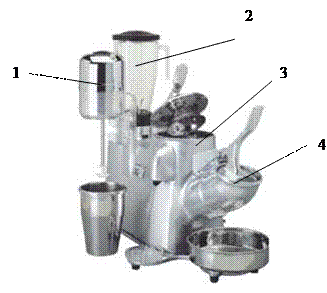

Рис. 17. Барний комбайн

1 – міксер; 2 – блендер; 3 – соковижималка для цитрусових; 4 – подрібнювач льоду

Сортувально-калібрувальне устаткування призначене для сортування (розділення за якістю), калібрування (розді­лення за величиною часточок) харчової сировини і просію­вання (відділення сторонніх домішок) сипких продуктів.

Для сортування і калібрування (здебільшого рослинної сировини) використовуються пристрої, які за конструк­тивними особливостями можна поділити на стрічкові, вібраційні, барабанні, дискові, конусні.

Стрічкові пристрої обладнані конвеєрною стрічкою, яка рухається зі швидкістю 0,05…1,0 м/с вздовж робочих місць для обслуговуючого персоналу (шириною 0,8…1,2 м) зі збірниками для видалення некондиційної продукції.

Основним робочим органом просіювальних машин (рис. 17) є сита, виготовлені із металевих плетених сіток (рідше капронових чи шовкових) чи перфорованої тонколис­тової сталі з отворами круглої, овальної чи прямокутної форми.

Рис. 17. Принципова схема просіювача з циліндричним ситом:

1, 2 – клинопасові передачі; 3 – електродвигун; 4 – труба; 5 – шнек; 6 – отвір; 7 – магнітний уловлювач; 8 – розвантажувальний лоток; 9 – просіювальна камера; 10 – кришка; 11 – хрестовина; 12 – ножі-розпушувачі;
13 – циліндричне сито; 14 – шкребки; 15 – робоча камера; 16 – завантажувальний бункер; 17 – запобіжна решітка; 18 – підйомник-перекидач; 19 – крильчатка; 20 – платформа

При вмиканні електродвигуна машини борошно, що знаходиться у завантажувальному бункері, спрямовується крильчаткою до вертикальної труби, де захоплюється шнеком і транспортується всередину сита, що обертається. Під дією відцентрової сили борошно відкидається до стінок сита, проходить через його отвори, стикається з нерухомими стінками робочої камери, падає на її дно, а далі за допомогою обертових скребків спрямовується до розвантажувального лотка. Злежані грудочки борошна під час роботи просіювача розбиваються ножами-розрихлювачами. Проходячи через магнітний уловлювач, просіяне борошно звільняється від металевих домішок і висипається у тару. Не просіяні часточки залишаються в середині сита і в міру накопичення періодично видаляються вручну після відключення електродвигуна.
