Метод фазовых траекторий (метод фазовой плоскости)



Метод фазовых траекторий представляет собой графо-аналитический способ исследования нелинейных систем. Сущность метода заключается в описании поведения систем при помощи наглядных геометрических представлений – фазовых портретов.

Свободное движение нелинейной динамической системы управления с одной выходной величиной x(t) в общем случае может быть представлено в виде дифференциального уравнения вида:

(15.1)

Если ввести дополнительные переменные , , … то это уравнение преобразуется в систему дифференциальных уравнений первого порядка:

(15.2)

где , , , …, - фазовые переменные состояния.

Мгновенное состояние системы и ее дальнейшее поведение однозначно определены, если в данный момент времени t = t i известны значения всех n переменных xi. Эти значения можно рассматривать как координаты точки (x1, x2,…, xn) в n -мерном пространстве, которое называется фазовым пространством (термин «фазы» имеет тот же смысл, что и «стадия»).

Точку с координатами x1, x2,…, xn называют изображающей точкой, а линию, по которой она перемещается при изменении состояния системы – фазовой траекторией.

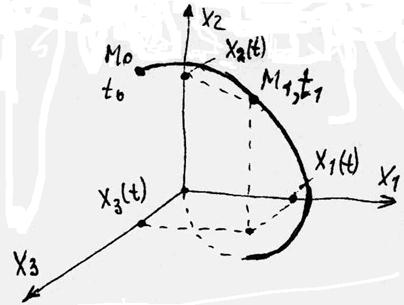

Рисунок 15.1. Фазовая траектория системы



Как известно, данной группе начальных условий x1(0) = x10, x2(0) = x20,…, xn(0)= xn0 соответствует единственное решение системы (2) – определенная совокупность искомых функции времени x1(t), x2(t),…, xn(t). Поэтому каждой группе начальных условий соответствует только одна точка и единственная фазовая траектория, а множеству групп начальных условий соответствует целое семейство траекторий, которые называются фазовыми портретом системы.

Метод фазового пространства наиболее удобен для анализа систем второго порядка, так как их фазовые траектории располагаются в одной плоскости переменных x1, x2.

Пусть нелинейная система второго порядка представлена системой двух уравнений первого порядка:

(15.3)

где x1 = x – отклонение выходной величины или сигнала ошибки от установившегося значения.

Если в качестве второй переменной состояния x2 принята производная переменной x1 = x, т.е. , то всегда функция .

(15.4)

Разделив второе уравнение системы (15.4) на первое, получаем уравнение фазовых траекторий в дифференциальной форме:

(15.5)

в котором независимой переменной является величина х1 (не время t!), а зависимой - х2.

Разделяя далее переменные х1 и х2 и интегрируя уравнение (15.5), можно получить уравнение фазовых траекторий в явном виде

(15.6)

где Со - постоянная интегрирования, зависящая от начальных условий.

На рис.15.2 б, г, е, показаны характерные фазовые траектории линейной системы второго порядка, соответствующие затухающему (рис.15.2,а), расходящемуся (рис.15.2,в) и незатухающему (рис.15.2,д) колебательным процессам. Моменты времени t1, t3, t5, когда кривые x(t) достигают своих максимумов и минимумов, соответствуют пересечению фазовыми траекториями оси х1 = х, а моменты прохождения кривых x(t) через нуль (t2, t4) - пересечению оси х2 = х’.

Построение фазовых траекторий значительно облегчается, если учитывать их следующие общие свойства, вытекающие из анализа выражений (15.5) и (15.6).

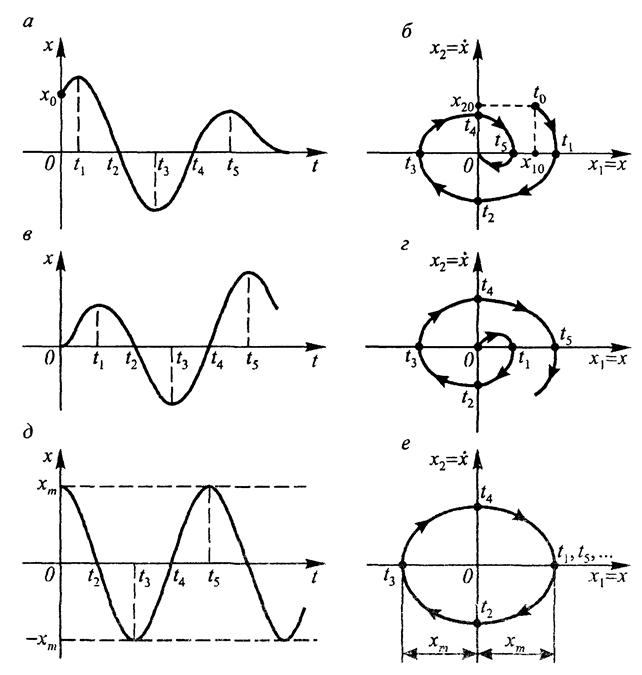

Рисунок 15.2. Переходные процессы и фазовые траектории нелинейной системы второго порядка



Общие свойства фазовых траекторий:

1. В верхних квадрантах фазовой плоскости изображающая точка движется всегда слева направо, а в нижних – справа налево. Это объясняется тем, что при переменная x1 = x возрастает, а при переменная x1 = x убывает.

2. В любой точке фазовой плоскости, где переменная x2 и функция не равны нулю, фазовая траектория имеет только одно определенное направление, соответствующие значению производной в этой точке. Из этого следует, что фазовые траектории в таких точках не пересекаются.

3. Согласно выражению (15.2) при x2 = 0 производная т.е. фазовые траектории пересекают ось x1 под прямым углом, а переменная x1 = x достигает своего максимума. Если при x2 = 0 одновременно равна нулю функция , то фазовая траектория в таких особых точках плоскости не имеет определенного направления, а обе производные и согласно уравнениями (15.1) равны нулю. Последнее означает, что изображающая точка неподвижна, а исследуемая система уравнения находится состоянии равновесия. Особые точки могут быть обособленными или образовывать целые особые отрезки на оси x1 = x. Такие отрезки называются отрезками покоя. У систем с релейными характеристиками длина отрезка покоя равна зоне нечувствительности 2b.

4. Затухающему (устойчивому) переходному процессу соответствует фазовая траектория, сходящаяся к началу координат или отрезку покоя.

5. Неустойчивому процессу соответствует фазовая траектория, удаляющаяся от начала координат.

6. Периодическому процессу соответствует замкнутая фазовая траектория, называемая предельным циклом. Предельный цикл может быть устойчивым или неустойчивым. Если все соседние фазовые траектории стягиваются к предельному циклу, то он является устойчивым и соответствует автоколебаниям. Если же соседние траектории отходят от цикла, от цикла, то он является неустойчивым.

По графику устойчивого предельного цикла можно определить два основных параметра автоколебательного режима - частоту и амплитуду. Частота равна отношению отрезка, отсекаемого траекторией на оси х2, к отрезку, отсекаемому на оси х1 а амплитуда хт равна отрезку на оси х1.

Фазовый портрет нелинейной системы, обладающей кусочно-линейной или разрывной характеристикой, состоит из нескольких областей с различными фазовыми траекториями. Линии, отделяющие на плоскости одну область от другой, называются линиями переключения. Уравнения линий переключения определяются по математическому описанию нелинейного элемента.

В точках пересечения фазовыми траекториями линий переключения происходит излом траекторий. Это происходит из-за скачкообразного изменения правой части уравнения (15.5).

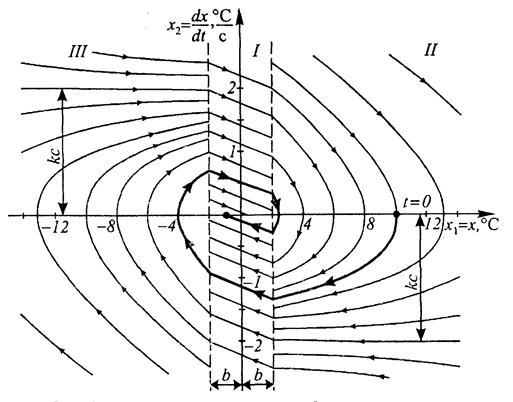

Рисунок 15.3 Фазовый портрет САУ, содержащей двухпозиционное реле с гистерезисом

Рисунок 15.4 Фазовый портрет САУ, содержащей трехпозиционное реле
