Мультимедійний LCD-проектор

В мультимедійному проекторі, який виконаний за технологією LCD (рис. 8), функції формування зображення виконує LCD-матриця просвітлювального типу. За принципом дії такі проектори нагадують звичайні діапроектори з тією різницею, що зображення, яке проектується на екран, формується при проходженні світлового потоку, що створюється лампою, не через слайд, а через рідкокристалічну панель.

Рідкокристалічна LCD-панель це прямокутний масив з двох скляних пластин, на які нанесені орієнтаційні полімерні плівки і розміщені електроди з напівпрозорого оксиду індію. На поверхню полімерної плівки нанесені борозни. Між пластинами розташовані рідкі кристали, молекули яких орієнтуються в необхідному напрямку за рахунок борозен на плівці.

На скляних пластинах знаходяться також поляризаційні фільтри, які відсікають світло будь-якої поляризації крім заданої. Молекули рідких кристалів мають властивість змінювати поляризацію світла, яке через них проходить, лише тоді, коли падаючий промінь світла проходить уздовж (паралельно) до головної осі.

Сучасні LCD-проектори виконуються на базі трьох полісиліконових рідкокристалічних матриць, які мають розміри від 0,7 до 1,9 дюйма по діагоналі. Структурна схема такого проектора вміщена на рис. 8. Кожна з панелей (матриць) призначена для забезпечення передачі одного з трьох кольорів – червоного, зеленого і синього.

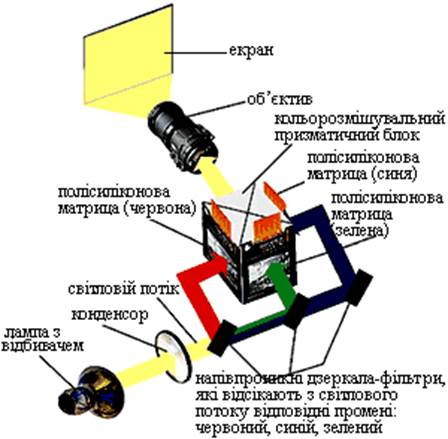

Рис. 8. Структурна схема мультимедійного LCD-проектора

Переваги LCD-технологій полягають у наступному:

– гарна насиченість кольорів;

– наявність прозорого (білого) сектору для підсилення яскравості;

– точна передача кольорів;

– забезпечення чіткого зображення;

– висока яскравість зображення;

– підходить для великих екранів.

Недоліки LCD-технологій є такими:

– зображення спостерігається як через сітку;

– недостатньо виражені чорний колір і контрастність;

– більш високий рівень шуму;

– обов’язкове активне охолодження;

– швидке старіння матриць;

– велика вартість лампи.

За LCD-технологіями випускають такі моделі мультимедійних проекторів: Epson EMP-765; Sony VPL-CX-20; Sony VPL-CS-20.
