Для побудови вольтметра на базі магнітоелектричного механізму напруга, що вимірюється, повинна бути перетворена у пропорційний їй струм. Для цього послідовно з вимірювальним механізмом вмикають додатковий резистор Rд (рис. 4.4.)

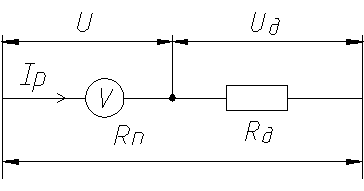

Рисунок 4.4. Схема з'єднання ВМ з додатковим резистором
Значення опору для вимірювання напруги U визначається за формулою:
(4.11)
де Іи – струм повного відхилення; Rи - опір вимірювального механізму.
При застосуванні додаткових резисторів не тільки розширюються межі вольтметрів, але й зменшується їх температурна похибка.
