Дуговые печи постоянного тока (ДППТ)

Достоинства ДППТ по сравнению с печами переменного напряже­ния.

1. Возможность проведения всех без исключения металлургических процессов.

2. Резкое снижение угара металла.

3. Улучшение механических свойств стали.

4. Не требуются дополнительные устройства перемешивания металла.

5. Уменьшение расхода электроэнергии на 15-20 %.

6. Уменьшение расхода электродов в 2-5 раз.

7. Уменьшение выбросов пыли и газа в 8-10 раз.

8. Снижение на 20-30 % расхода огнеупорных материалов.

9. Более равномерный график электрической нагрузки.

Конструкция. Дуговая печь постоянного тока имеет один графитированный электрод (катод), расположенный по центру свода, и один охлаждаемый металлический электрод (анод), устанавливаемый в подине печи. Верхняя часть этого электрода соприкасается с расплавленным ме­таллом, а к противоположной части присоединяется токоподвод (рис. 4.8).

Сводовый электрод 3 может вводиться в печь на водоохлаждае­мом держателе 4 через экономайзер 5, расположенный в центре свода. Подо­вый электрод 1 представляет собой систему металличе­ских стержней, расположенных в набивной магнезитовой подине. Верхним концом стержни контак­тируют с расплавленным металлом в печи, а проти­воположные концы стержней заделаны в общую охлаждаемую водой или воздухом плиту, к которой присое­динен токоподвод. Для нормальной эксплуатации элек­трода 1 в печи при выпуске оставляют немного жидкого металла, за­крывающего электрод при последующей загрузке шихты. Электри­ческая дуга 2 между электродом 3 и металлом в печи имеет форму спирали, радиус витков которой увеличива­ется по направле­нию от электрода 3 к расплавляемому металлу. Взаимодей­ствие тока дуги с собственным магнитным полем приводит к интен­сивному вращению столба дуги вокруг центральной оси спирали, так что дуга визуально воспринимается в виде усеченного конуса.

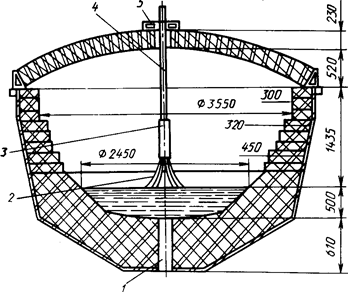

Рис. 4.8. Футеровка дуговой печи постоянного тока

ДППТ работает практически бесшумно, и только в начале расплавления металла возникает шум, генерируемый электрической дугой в процессе ее возникновения и погасания (подобно разряду молнии при грозе). В печи переменного тока такой разряд происхо­дит дважды в течение каждого периода, когда напряжение перменного тока проходит через ноль, т. е. при частоте тока 50 Гц – 100 раз в секунду. В ДППТ электрическая дуга теоретически горит устойчиво. Дуга гаснет и снова зажигается лишь в моменты начала плавки и слива металла.Узел ввода электрода 3 и дверца рабочего окна хорошо уплотнены, что позволяет полностью ликвидировать подсос воздуха в рабочее пространство печи и неорганизованный выброс продуктов плавки в атмосферу цеха. Кон­струкция печи допускает работу с контролируемой нейтральной ат­мосферой. Дополнительные затраты на поддержание в печи ней­тральной атмосферы (аргона) целиком компенсируются за счет сни­жения расхода графитированных электродов, а снижение угара же­леза и легирующих элементов дает экономию, величина которой зависит от выплавляемых марок стали. Применение контролируе­мой атмосферы по­вышает выход годного металла на 3–4% и на 15–20% сокращает расход ферросплавов. Футеровка печи вместимостью 12 т – основ­ная, свод стены и по­дина выполнены из магнезитохромитового или магнезитового кирпича. Стойкость свода и верхней части стен 180 – 200 плавок, нижней части стен и подины печи вместе с подовым электродом около 2500 плавок, т. е. от одного капитального ремонта печи до другого. Печь имеет следующие эксплуатационные показатели: масса металлозавалки до 14,3 т; время расплавления 1,5 ч; удельный расход электроэнергии на расплавление 490 – 520 кВтч/т; удельный расход электродов – до 1,5 кг на 1 т жидкой стали при работе с обычной и до 0,35 кг при работе с защитной атмосферой. Питание печи осуществляется от тиристорного выпрямителя тока.

Основные элементы печи: каркас, механизм наклона печи, футе­ровка, механизмы загрузки шихты для печи постоянного тока практи­чески ана­логичны узлам печи переменного тока. Принципиальным отличием явля­ется электрическое оборудование, и в первую очередь – выпрямитель тока. Основные технические данные отечественных ду­говых печей посто­янного тока приведены в табл. 4.4.

Таблица 4.4

Основные технические данные ДППТ

Наименование параметра	ДСПТ-1,5/2,5	ДСПТ-6/6,3	ДСПТ-12/13,2
Установленная мощность, кВ·А
Потребляемая мощность, кВт		4000±500
Вместимость печи, т	1,5
Рабочий ток, А
Время расплавления, мин.
Удельный расход ЭЭ на расплавку твердой за­валки, кВтч/т
Выпрямленное напряжение, В
Диаметр каркаса, мм
Ширина рабочего окна, мм
Высота рабочего окна, мм
Диаметр сводового электрода, мм
Диаметр подового электрода, мм

Примечание. Для всех печей: напряжение питающей сети 6/10 кВ, частота тока 50 Гц, атмосфера печи – аргон или воздух.
