Обертальне буріння

При обертальному бурінні руйнування породи відбувається в результаті одночасної дії на долото осьового навантаження і крутного моменту. Під дією навантаження долото втискується в породу, а під дією крутного моменту - сколює її.

Існує два способи обертального буріння - роторний і з вибійними двигунами.

При роторному бурінні (рисунок 1.3) потужність від двигунів 9 передається через лебідку 8 до ротора 16 - спеціального обертального механізму, встановленого над устям свердловини в центрі вишки. Ротор обертає бурильну колону і нагвин­чене на неї долото 1. Бурильна колона складається з ведучої труби 15, спеціального перевідника 6 і бурильних труб 5.

При бурінні з вибійними двигунами долото 1 нагвинчується на вал, а бурильна колона з’єднується з корпусом двигуна 2. При роботі двигуна обертається його вал з долотом, а бурильна колона не обертається.

Характерною особливістю обертального буріння є промивання свердловини водою або спеціальною рідиною протягом усього періоду роботи долота на вибої.

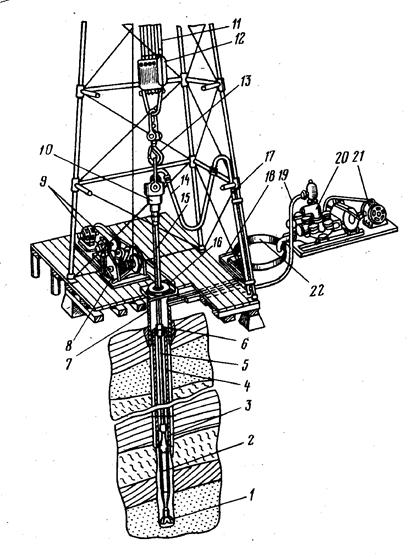

Рисунок 1.3 — Схема установки для буріння нафтових та газових

свердловин обертовим способом

Для цього два (рідше один або три) насоси 20, що приводяться в дію від двигунів 21, нагнітають промивальну рідину по трубопроводу 19 в стояк-трубу 17, встановлену в правому куті вишки, далі в гнучкий буровий шланг 14, вертлюг 10 і в бурильну колону. Досягнувши долота, промивальна рідина проходить через наявні в ньому отвори і по кільцевому простору між стінкою свердловини і бурильною колоною піднімається на поверхню, захоплюючи з собою частинки розбуреної породи. Тут же в жолобній системі 18 і в очисних механізмах промивальна рідина очищається від вибуреної породи, надходить у прийомні ємності 22 бурових насосів і знову закачується в свердловину.

У міру поглиблення свердловини бурильна колона, підвішена до талевої системи, що складається з кронблока, талевого блока 12, крюка 13 і талевого каната 11, подається в свердловину. Коли ведуча труба 15 ввійде в ротор 16 на всю довжину, включають лебідку, піднімають бурильну колону на довжину ведучої труби і підвішують бурильну колону з допомогою елеватора або клинів на столі ротора.

Потім відгвинчують ведучу трубу 15 і разом з вертлюгом 10 спускають в обсадну трубу, встановлену в похилу свердловину (шурф), довжина якої дорівнює довжині ведучої труби. Ця свердловина буриться заздалегідь у правому куті основи вишки приблизно на середині віддалі від центра до її ноги. Після цього бурильну колону нарощують шляхом пригвинчування до неї однієї труби, довжиною приблизно 12 м, знімають з елеватора або клинів, спускають у свердловину на довжину нарощеної труби, підвішують з допомогою елеватора або клинів на столі ротора. Із шурфа піднімають ведучу трубу з вертлюгом, пригвинчують її до бурильної колони, звільняють бурильну колону від клинів або елеватора, опускають долото до вибою і продовжують процес буріння.

Для заміни зношеного долота піднімають із свердловини всю бурильну колону, замінюють долото і знову опускають її. Спуско-підіймальні роботи ведуть також з допомогою талевої системи. При обертанні барабана лебідки талевий канат намотується на барабан або змотується з нього, що і забезпечує підйом або спуск талевого блока і крюка. До останнього з допомогою штропів і елеватора підвішують бурильну колону, яка піднімається або опускається.

При підйомі бурильну колону розгвинчують на секції, довжина яких визначається висотою вишки (близько 25 м при висоті вишки 41 м). Відгвинчені секції, що називаються свічками, встановлюють у ліхтарі вишки на спеціальному підсвічнику.

Спускають бурильну колону в зворотному порядку.

У даний час застосовують три види вибійних двигунів: турбобури, гвинтові двигуни та електробури.

При бурінні з допомогою турбобура або гвинтового двигуна гідравлічна енергія потоку промивальної рідини, що рухається вниз у бурильній колоні, перетворюється в механічну енергію на валу вибійного двигуна, з яким з’єднане долото.

При бурінні з електробуром енергія до його двигуна подається кабелем, секції якого змонтовані всередині бурильної колони.

Процес буріння свердловини чергують із спуском обсадних колон 3,7, цементуванням затрубного простору 4, проведенням каротажних робіт, дослідженням перспективних пластів тощо.
