Процесорні модулі

Наявні на ринку хост-процесори CompactPCI форматів 3U і 6U побудовані на базі мікропроцесорів PowerPC, Pentium, PentiumPRO. Номенклатура поки вкрай мала. Комерційно доступні тільки 7 базових моделей плат від 4-х постачальників. У них інтегруються CPU, DRAM, FLASH, SVGA, послідовні і паралельні порти, контролери дисків, клавіатури і т.д. Тобто, вони є одноплатними комп'ютерами. Структурні схеми і зовнішній вигляд типових “найпростіших” хост-процесорів компанії GESPAC показані на Рис. 9-12.

Рис.9 Структурная схема хост-процесора PowerPC

Контролер CompactPCI, показаний на Рис. 9, 10, цілком сумісний із специфікацією PREP/CHRP для PowerPC і дозволяє використовувати широкий спектр програмного забезпечення на цій платформі - починаючи від широкого класу операційних систем реального часу і закінчуючи MS Windows NT.

Контролери CompactPCI на базі мікропроцесорів Pentium, PentiumPRO (варіант контролера, на 100% сумісного з РС/АТ, приведений на Рис. 11 і 12) забезпечують роботу всього спектра програмного забезпечення, що працює на платформі IBM PC/AT.

Особливих коментарів ці малюнки не потребують. Крім одного - ці процесори, як і процесори інших компаній, майже цілком повторюють PCI-технологію настільних комп'ютерів, але в жорсткому промисловому форматі. Типовими відрізняльними ознаками, із погляду архітектури, можуть бути розширені обєми EPROM & FLASH, відсутність дискових контролерів і графічного інтерфейсу, оскільки в вмонтованих додатках вони потрібні не завжди. Приведені на Рис. 9-12 контролери відносяться до класу недорогих, середньої, а по сучасних мірках - низької, продуктивності.

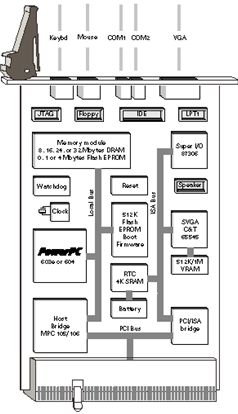

Рис.10 Одноплатний компьютер PowerPC в стандарті CompactPCI
