3.1. Призначення – слугує для пружного з’єднання несучої системи автомобіля з колесами та забезпечення плавного руху.

3.2. Вимоги:

- Забезпечення плавності руху, зменшення та виключення впливу негативних

явищ (резонансів, кренів, галопування, присідання при розгону та клювків при гальмуванні, пробоїв підвіски тощо) на перевезення вантажів та забезпечення безпечного і комфортного перевезення пасажирів шляхом застосування адаптивних підвісок з автоматичними системами керування.

- Надійність та довговічність при невеликих розмірах та вазі.

- Дешевизна та технологічність виготовлення.

- Простота обслуговування та ремонту.

- Уніфікація вузлів та деталей.

Специфічні вимоги:

- Забезпечення постійного і надійного контакту всіх коліс автомобіля з поверхнею дороги шляхом застосування автоматичних систем передачі та перерозподілу крутного моменту між колесами автомобіля.

- Забезпечення найменшої зміни колії і кутів установлення керованих коліс при їх переміщенні відносно несучої системи.

- Забезпечення заданої частоти власних коливань у всьому діапазоні навантажень і оптимального гальмування вимушених коливань.

- Передача всіх сил і моментів від коліс до несучої системи.

- Узгодженість кінематики підвіски з кінематикою функціональних елементів автомобіля, здатних переміщатися відносно несучої системи (рульового керування, карданної передачі, тощо).

- Зменшення або повне виключення “ клювка “ підресорених частин автомобіля при гальмуванні та їх “ присідання “ під час розгону, а також явищ “ галопування “, шляхом застосування адаптивних підвісок та систем автоматичного керування рухом.

- Протидія надмірним кренам підресорених частин під дією бокових сил.

- Виключення “ прoбоїв “ підвіски.

3.3. Класифікація:

- За типом напрямних пристроїв (залежна автономна та балансирна, незалежна).

- За типом і матеріалом пружного елемента (Металеві – пружинні, торсіонні, ресорні. Неметалеві – пневматичні, гідропневматичні, резинові, комбіновані.)

- За способом передачі сил і моментів до коліс або від коліс (Ресорні, штангові,

одно або 2-х важільні рівної та нерівної довжини, з розташуванням важелів вертикально, поперек та повздовж автомобіля, комбіновані).

- За способом утримання автомобіля в горизонтальній площині (Адаптивні з електронним керуванням та звичайні).

- За типом пристрою гасіння коливань та наявністю шворня.

3.4. Конструкція підвіски: Пружний елемент, направляючий пристрій та стабілізатори поперечної стійкості, пристрої гасіння коливань, автоматичні електронні системи керування.

Рис 17. Незалежна Рис 18.Незалежна Рис 19.Пружинна двох важільна двох важільна торсіонна. одно важільна з важелями рівної довжини.

пружинна.

Рис 20. Незалежна 2-х Рис 21.Незалежна Рис 22.Залежна.

важільна з важелями важільно-телескопічна.

різної довжини. типу Мак-Ферсон.

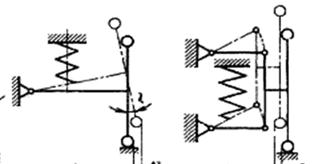

Рис 20-22.Кінематичні схеми підвісок.

Рис 23. Схема пружинної підвіски легкового автомобіля.

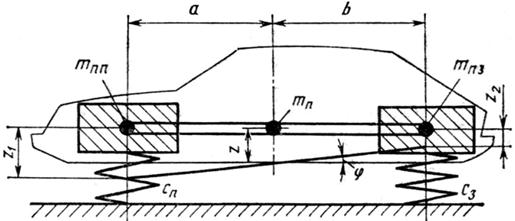

Рис 24. Розрахункова схема важільно – телескопічної підвіски.

Рис 25. Задня підвіска VW Passat B6.

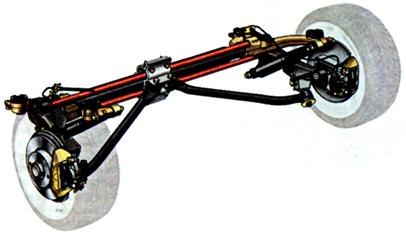

Рис 26. Незалежна торсіонна підвіска на повздовжніх важелях.







Рис 27. Незалежна торсіонна підвіска на

повздовжніх важелях Пежо 206.

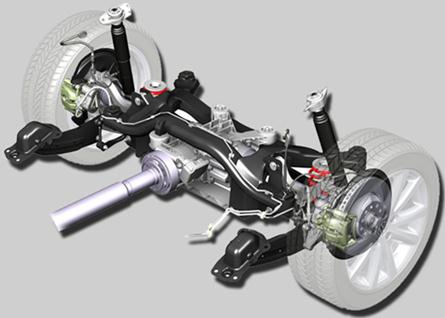

Рис 28.Задня підвіска, гальма та міст VW Passat B6 4MOTION.





Рис 29. Адаптивна пневматична підвіска Audi Allroad.
