Конструкции симметрирующих устройств

Симметрирующие устройства

(в дальнейшем СУ)

Проблема возникает, если надо подключить устройство с симметричным входом к устройствам с несимметричным выходом или наоборот.

В основном это относится к устройствам с волной Т-типа. (несимметричная может возникнуть, если поблизости от линии несимметрично расположены объекты). Общее свойство СУ - обеспечение на выходных клеммах равных и противофазных напряжений по отношению к экрану.

1. С сосредоточенными параметрами реактивностями (используется от длинных до дециметровых волн). Простейшее устройство такого типа - трансформатор (экран нужен для удаления непосредственной ёмкостной связи).

для Т-схемы, если , то , то есть отношение входного сопротивления трансформатора к выходному 4:1.

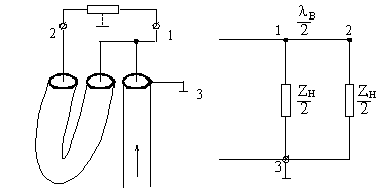

2. Из отрезков коаксиальных линий (U образное колено).

Центральный провод подключается к одной клемме симметричного устройства, а ко второй клемме через отрезок коаксиального кабеля длиной . Напряжение на клеммах 1 и 2 по отношению к экрану в противофазе и практически равны по амплитуде (потери в кабеле почти отсутствуют), при этом входное сопротивление: , (полуволновой отрезок не трансформирует сопротивлений). Это полезно, если надо соединить кабель 75 Ом и антенну 300 Ом. U колено – узкополосное устройство.

3. Симметрирующее устройство запирающего типа «четвертьволновой стакан».

Стакан и наружная оболочка образуют замкнутую на конце коаксиальную линию.

Если , то входное сопротивление 2-3 очень велико то токи не затекают на поверхность внешней оболочки и токи через клеммы 1 и 2-одинаковы:

.

быстро меняется с изменением частоты, т.е. узкополосное устройство. Иногда можно использовать для компенсации реактивного сопротивления нагрузки.

4. Можно использовать в МВ и АМВ симметрирующие приставки.

Длины полуколец совершенно равны. Ток с внутренней стороны экрана в точке 1 разветвляется на ток идущий в нагрузку и ток на внешней оболочке кабеля . Ток во внутренней жиле складывается из тока и тока с внешней оболочки: .

Токи в КЛ в центральной жиле и на внутренней поверхности кабеля всегда равны: .

- равны благодаря симметрии кольца. Следовательно: независимо от частоты. Входное сопротивление в точках 1-2 (если не считать потерь) почти чисто реактивное и меняется с изменением . Если длина полукольца то входное сопротивление приставки очень велико и не равно z, т.е. не влияет на .
