Частотные зависимости

Существует определённое оптимальное отношение диаметров проводников коаксиальной цепи, обеспечивающее минимум затухания.

Для различных металлов:

металл	Сu	Al	Fe	Pb	Zn
D/d	3,6	3,9	4,2	5,2	4,5

Таким образом, отклонение размера коаксиального кабеля от оптимального наиболее существенным образом сказывается при соотношении меньших оптимальных. Поэтому в реальных цепях с учётом технического допуска соотношение для проводников выбирают несколько большим оптимального.

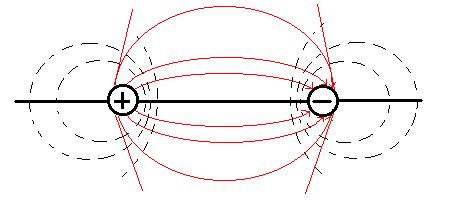

Электромагнитное поле симметричной цепи:

Симметричные цепи – это открытые НСЭ, поэтому электромагнитное поле действует на значительное расстояние, приводя к повышенным взаимным влияниям между цепями и, наводя электромагнитное поле в экранах и оболочках в соседних цепях, окружающих металл. Кроме этого электромагнитное поле обладает существенной симметрией относительно проводников. Поэтому при рассмотрении параметров передачи необходимо учитывать эти особенности. Активное сопротивление (один из важнейших параметров передачи) будет состоять из четырёх слагаемых:

R_БП - сопротивление за счёт эффекта близости.

R_H- потери в окружающих массах.

R₀- сопротивление цепи.

R_ПЭ- сопротивление за счёт поверхностного эффекта.
