R12, g12, m1, k1 _- первичные параметры влияния симметричной цепи

Степень разбалансировки моста по вихревым токам

Баланс моста.

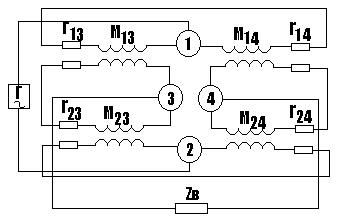

Для магнитной связи тоже можно составить мост частичных потерь на вихревые токи и частичных индуктивностей проводников влияющей и подверженной влиянию цепей.

Условие баланса:

M₁₃+M₂₄=m₂₄+m_23.

Степень разбалансировки моста:

m₁=(m₁₃+m₂₄)-(m₁₄+m₂₃).

r₁₂=(r₁₃+r₂₄)-(r₁₄+r₂₃)

M₁₂(iw)=r₁₂+iwm₁ – коэффициент магнитной связи.

K₁₂(iw)=g₁₂+iwk₁ – коэффициент электрической связи.

Первичные параметры влияния в строительных длинах симметричных кабелей.

В общем случае необходимо учитывать все 4 параметра. Их соотношение и значимость меняется в зависимости от частоты.

Выводы:

1) В области частот, соответствующих симметричным низкочастотным кабелям (0- 10кГц), активные составляющие r₁₂, g₁₂ по сравнению с ёмкостной составляющей K₁. Индуктивная составляющая М в этом диапазоне также мала. Поэтому в НЧ симметричных кабелях нормируют и учитывают только ёмкостную составляющую K₁, а остальными составляющими пренебрегают.

2) С возрастанием частоты возрастает магнитная связь и, начиная с 30 кГц, электрическая и магнитная связи становятся соизмеримыми. При том соблюдаются следующие соотношения:g₁₂=(0.1…0.15)wK₁ r₁₂=(0.2…0.4)wm₁ на ВЧ кабелях.

3) Связь между ёмкостными и магнитными составляющими: m₁/K₁=Z_B².

4)

В ВЧ симметричных кабелях на частоте больше 10 кГц необходимо учитывать полную электромагнитную связь, то есть все 4 первичных параметра влияния. При этом электромагнитная связь представляет собой вектор на комплексной плоскости, определяющей суммарное действие помех с учётом амплитуды и фазы. Строительные длины симметричных кабелей обычно составляют 850м. И при использование таких кабелей с ВЧ системами передачи не выполняется условие:lсд<l/4. Это делает невозможным раздельное изменение электрического и магнитного поля на рабочей частоте, так как для изменения коэффициента электрической связи во влияющей цепи необходимо обеспечить режим холостого хода, а при изменении коэффициента магнитной связи во влияющей цепи необходимо обеспечить режим короткого замыкания. Для выполнения условия lсд<p/4 независимо от режима в конце влияющей цепи (холостой ход или короткое замыкание) цепь должна быть нагружена на волновое сопротивление. Тесть первичные параметры влияния на строительной длине и более измерить невозможно. На строительной длине можно измерить только коэффициент электрической связи K₁,так как ёмкость от частоты не зависит. Поэтому кроме коэффициента ёмкостной связи основными нормируемыми параметрами взаимных влияний являются вторичные параметры влияния A₀(w), A_i(w),A₃(w).

В симметричных кабельных цепях изменение фазы влияющего тока помех происходит случайным образом. Поэтому учитываются среднеквадратические значения токов помех, которые суммируются с отдельных строительных длин, составляющих линию.

Для ВЛС можно определить изменение фазы помех по всей длине линии Таким образом, для СК основным параметром передачи является a, а для ВЛС g (g=a+ib).
