Геометрические параметры

Кинематические параметры

Критерии работоспособности и расчета.

Основы расчета ременных передач

Теоретические основы расчета являются общими для всех типов ремней.

Основными критериями работоспособности ременных передач являются: тяговая способность, определяемая силой трения между ремнем и шкивом; долговечность ремня, которая ограничивается разрушением ремня от усталости.

Основным расчетом ременных передач является расчет по тяговой способности.

Долговечность ремня учитывают при расчете путем выбора основных параметров передачи в соответствии с рекомендациями, выработанными практикой.

Окружные скорости на шкивах

V₁=πd₁n₁/60; V₂=πd₂n₂/60

Учитывая упругое скольжение ремня

V₂< V₁; V₂= V₁(1-ε),

где ε – коэффициент скольжения. При этом передаточное отношение: i= n₁/ n₂=V₁d₂/ V₂d₁= d₂/[d₁(1- ε)]. Вследствие малости коэффициента ε, он не учитывается, позволяя принимать i≈ d₂/d₁

а – межосевое расстояние;

β – угол между ветвями ремня;

α – угол обхвата ремнем малого шкива. α =180⁰- β; sin(β/2)=(d₂-d₁)/(2f).

l – длина ремня:

l ≈2а+0.5π(d₂+d₁)+ (d₂-d₁)²/(4а).

При заданной длине ремня межосевое расстояние:

а= .

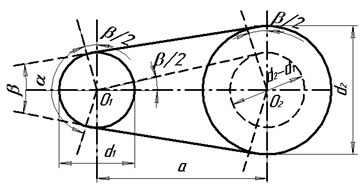

Рисунок 3 - Геометрические параметры ременной передачи
