Условные знаки на топографических картах и планах

Тема 10.

Важнейшим показателем качества топографических карт и планов наряду с точностью является их наглядность. Она достигается применением условных знаков, с помощью которых на картах и планах изображаются ситуация и рельеф местности.

Условные знаки, изображающие ситуацию местности, подразделяются на площадные (контурные), внемасштабные, линейные и пояснительные.

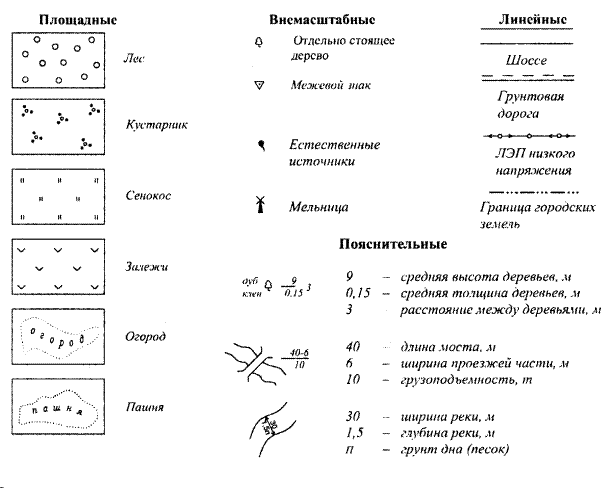

Рис. 10.1 – Типы условных знаков

Площадные или масштабные условные знаки служат для изображения объектов, занимающих значительную площадь и выражающихся в масштабе карты или плана.

Площадной условный знак состоит из знака границы объекта и заполняющих его знаков или условной окраски. Контур объекта показывается точечным пунктиром (контур леса, луга, болота), сплошной линией (контур водоема, населенного пункта) или условным знаком соответствующей границы (канавы, изгороди). Заполняющие знаки располагаются внутри контура в определенном порядке (произвольно, в шахматном порядке, горизонтальными или вертикальными рядами). Площадные условные знаки позволяют не только найти расположение объекта, но и оценить его линейные размеры, площадь и очертания.

Внемасштабными называются такие условные знаки, которыми предметы местности изображаются без соблюдения масштаба карты или плана (например, отдельное дерево, километровый столб, колодец и т.д.)

Эти знаки не позволяют судить о размерах изображаемых предметов. Положению предмета на местности соответствует определенная точка знака (обычно в центре или в вершине прямого угла у основания знака). Следует учесть, что одни и те же местные предметы на картах и планах крупных масштабов могут быть выражены площадными (масштабными) условными знаками, а на картах мелких масштабов – внемасштабными условными знаками.

Линейными условными знаками называются знаки, изображаюшие протяженные объекты на местности, например, железные, автогужевые дороги, ручьи, границы и другие.

Линейные условные знаки занимают промежуточное положение между масштабными и внемасштабными условными знаками. Длина таких объектов выражается в масштабе карты, а ширина на карте – вне масштаба. Обычно ширина получается больше ширины изображаемого объекта местности, а его положению соответствует продольная ось условного знака.

Пояснительные условные знаки служат для дополнительной характеристики изображаемых на карте местных предметов, например: длина, ширина и грузоподъемность моста, ширина и характер покрытия дорог, средняя толщина и высота деревьев в лесу, глубина и характер грунта брода.

Различные надписи и собственные названия объектов на картах также носят пояснительный характер; каждая из них выполняется установленным шрифтом и буквами определенного размера.

Рельеф местности на топографических картах и планах изображается следующими методами: методами штрихов, отмывки, цветной пластики, отметок или горизонталей.

На картах крупного масштаба и планах рельеф изображается, как правило, методом горизонталей, имеющим значительные преимущества перед всеми остальными методами.

Все условные знаки карт и планов должны обладать наглядностью, выразительность. И легко вычерчиваться. Условные знаки для всех масштабов карт и планов устанавливаются нормативными и инструктивными документами и являются обязательными для всех организаций и ведомств, выполняющих съемочные работы.

Учитывая многообразие сельскохозяйственных угодий и объектов, которое не укладывается в рамки обязательных условных знаков, землеустроительные организации издают дополнительные условные знаки, отражающие специфику сельскохозяйственного производства.

В зависимости от масштаба карт или плана местные предметы показываются с различной подробностью. Так, например, если на плане масштаба 1:2000 в населенном пункте будут показаны не только отдельные дома, но и их форма, то на карте масштаба 1:50000 – только кварталы, а на карте масштаба 1:1000000 весь город обозначится небольшим кружком. Подобное обобщение элементов ситуации и рельефа при переходе от более крупных масштабов к более мелким называется генерализацией карт.
