Измерение горизонтальных углов

Горизонтальным углом между двумя направлениями называется угол, вершиной которого является точка стояния, а сторонами – проекции на горизонтальную плоскость, проходящую через точку стояния, направлений с точки стояния на точки визирования (рис. 15.9).

Измерение горизонтальных углов теодолитами серии Т30 может выполняться двумя способами:

- способом приемов (другие названия: способ отдельного приема, способ отдельного угла); применяется для измерения отдельных углов при прокладывании теодолитных ходов, выносе проектов в натуру и т.д.

- способом повторений; применяется для измерения углов, когда необходимо повысить точность окончательного результата измерения путем ослабления влияния погрешностей отсчитывания.

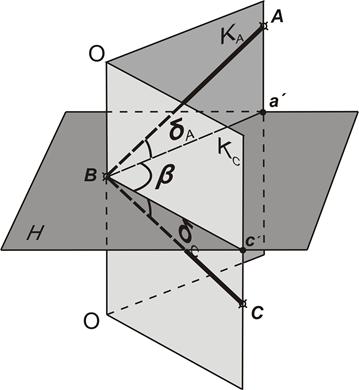

Рисунок 15.9 – К понятию горизонтального и вертикального углов: - точка стояния; и - точки визирования; - отвесная линия; - горизонтальная плоскость; и - коллимационные плоскости; - горизонтальный угол; и - углы наклона (вертикальные углы)

В геодезии измеряют правые и левые по ходу горизонтальные углы способом приемов. В маркшейдерском деле обычно измеряют левые по ходу углы способом приемов или повторений.

В учебной программе рассматривается только способ приемов.

Понятие «левые либо правые по ходу углы» – означает следующее.

Пусть прокладывается теодолитный ход, состоящий из нескольких точек, обозначенных, к примеру, , , , (рис. 15.10). Ход прокладывается в направлении от точки к точке . На каждой из точек в порядке возрастания их номеров производятся измерения, в том числе горизонтальных углов . Пусть измеряется горизонтальный угол на точке . В этом случае точка называется точкой стояния, точка по отношению к точке - задней, а точка - передней точкой визирования. При переходе на следующую точку точкой стояния будет точка , задней точкой визирования – точка , а передней – точка . И так далее.



Рисунок 15.10 – Схема теодолитного хода

«Левым по ходу» углом при точке стояния называется угол, отсчитываемый по часовой стрелке от направления на заднюю точку визирования до направления на переднюю точку.

«Правым по ходу» углом при точке стояния называется угол, отсчитываемый по часовой стрелке от направления на переднюю точку визирования до направления на заднюю точку.

То, что отсчет углов в указанных выше определениях ведется именно по часовой стрелке связано с конструктивными особенностями теодолитов, а именно, лимб горизонтального круга в угломерных приборах всегда оцифровывается по часовой стрелке. По этой причине все способы и методики измерения горизонтальных углов ориентированы на измерения по часовой стрелке, даже, если вращение алидады теодолита производится при этом против часовой стрелки.

В практике, проще ориентироваться какой угол левый, а какой правый следующим образом. Если стоять на точке стояния лицом по направлению движения в ходе, то тот угол, который будет соответствовать дуге, описываемой левой рукой в направлении от задней к передней точке, будет левым, а угол, соответствующей дуге, описываемой правой рукой в направлении от задней точки к передней, будет правым.
