Метрическая резьба

Стандартные и нестандартные резьбы

Для крепежных деталей применяют резьбу треугольного профиля с углом при вершине 60 ° или 55 ° одноходовую, имеющую небольшой угол подъема винтовой линии.

На деталях с резьбой такого типа лучше удерживается гайка от самопроизвольного отвинчивания при толчках и сотрясениях работающей машины (свойство самоторможения).

Треугольные крепежные резьбы бывают метрические и дюймовые.

На трубах, деталях трубных соединений – гайках, тройниках, крестовинах, отводах, нарезают трубную цилиндрическую, имеющую также исходный треугольный профиль с углом у вершины 55 °. В отличии от дюймовой резьбы эта резьба имеет более меньший шаг и тем самым меньшую высоту профиля резьбы, что позволяет применять ее на тонкостенных деталях.

Резьбы ходовые используют на ходовых винтах металлорежущих станках, прессов и многих других механизмов. Ходовые винты должны обеспечивать гайке возвратно-поступательное движение. Для этой цели применяют резьбы с большим углом подъема винтовой линии. Таким свойством обладают много ходовые резьбы (двух– и трехходовые) трапецеидального профиля.

На винтах домкратов и прессов часто нарезают одноходовую резьбу квадратного профиля. Одноходовые прямоугольные резьбы в наибольшей степени обладают свойством самоторможения. Поднятый домкратом груз под влиянием сил трения на винтах такой резьбы не может самопроизвольно опуститься, если, например, перестают вращать и отпускают подъемную рукоятку.

У трапецеидальной резьбы зазор может быть устранен применением разрезных гаек. Резьбы упорные применяют обычно для восприятия больших усилий, действующих в одном направлении (прессы и др.).

Ходовые резьбы применяют также для винтов, испытывающих в работе ударную нагрузку (рывки). Такого типа резьбы применяют, например, в винтах вагонных винтовых стяжках.

Резьбы прямоугольного профиля не стандартизированы, и их изготовление производится по чертежам ведомственных нормалей.

Профили, на которые введены стандарты, показаны на рис. 4.1.

Резьбы преимущественно применят правые, при использовании левых резьб к их обозначению добавляют LH.

Наиболее широко используют в промышленности метрические резьбы. Условное обозначение ее – буква М. Профиль резьбы (рис. 4.2) установлен ГОСТ 9150-81.

Основные размеры наружного – d, внутреннего – d₁ среднего – d₂, диаметров резьбы устанавливает ГОСТ 24705-81, диаметры и шаги – ГОСТ 8724-81, степень точности изготовления резьбы – ГОСТ 16093-81.

Рис. 4.1 Стандартные резьбы

Впадина может иметь закругление по дуге окружности. Метрическую резьбу выполняют с крупным (единственным для соответствующего диаметра резьбы) и мелким шагом, которых для данного диаметра может быть несколько. Поэтому в обозначении метрической резьбы крупный шаг не указывают, а мелкий обязательно, в условные обозначения входят: буква М, размер d, шаг (мелкий), направление (левое) и поле допуска. Указание поля допуска обязательно. Примеры обозначения показаны на рис. 4.3.

В приборостроении диаметры и шаги, установленные ГОСТ 8724-81, не удовлетворяющие конструктивным требованиям, выбирают по ГОСТ 16967-81 (например, М20´0,35-6g; М13´1,5-6Н).

Мелкие шаги применяют преимущественно на тонкостенных деталях, а также при малых длин резьбы.

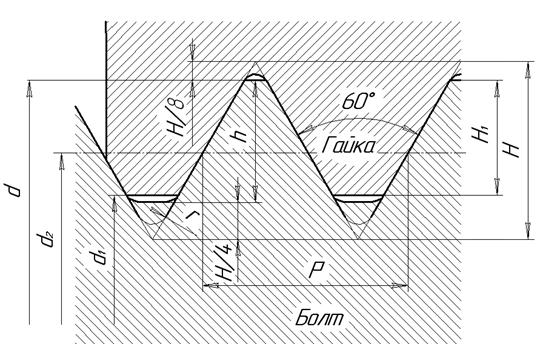

Рис. 4.2 Профиль метрической резьбы

Рис. 4.3 Указание метрической резьбы

Резьба диаметром менее 1 мм, применяемая в приборах точной механики по ГОСТ 9000-81, мелких шагов не имеет.

Диаметры и шаги метрической резьбы на деталях из пластмасс выбирают по ГОСТ 11709-81, например М6´1,5-7Н ГОСТ 11709-81.
