Текстропно-редукторно-карданный привод (ТРКП)

• ведущий узел (ведущий шкив, специальная гайка с креплением, спецкрышка, верхняя часть шкива имеет 4 канавки для текстропных ремней);

• ведомый узел (шкив) – установлен на хвостовике ведущего вала редуктора посредством шпоночного соединения;

• текстропные ремни – 4 шт.;

• редуктор;

• натяжное устройство (винт, две пружины и гайка) работает относительно кронштейна, приваренного к раме тележки;

• карданный вал;

• предохранительные устройства – состоят: предохранительная скоба для карданного вала, предохранительный болт для корпуса редуктора.

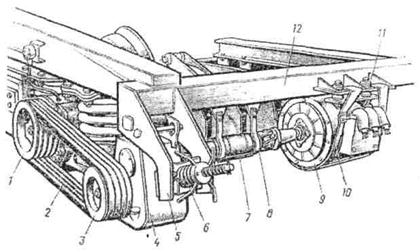

1-ведущий шкив;

2-комплект клиновых ремней

3-ведомый шкив;

4-редуктор;

5-предохранительная скоба;

6-пружинное устройство;

7-предохранительная скоба;

8-карданный вал;

9-генератор;

10-предохранительная скоба;

11-амортизатор;

12-поперечная балка

Рис. 3.4. Текстропно-редукторно-карданный привод (ТРКП)

Текстропно-карданный привод (ТКП) отличается от привода ТРКП отсутствием редуктора. Количество ремней – 5шт.
