Конструкция трансформаторов

В конструкциях силовых трансформаторов высокого напряжения помимо решения изоляционных проблем должны быть предусмотрены многочисленные каналы для охлаждения обмотки и обеспечена электродинамическая прочность при токах КЗ. В противоположность этому в испытательных трансформаторах проблем охлаждения и электродинамической стойкости не возникает, и изоляция обмотки полностью определяется конструкцией трансформатора. Особенности схем и конструкций трансформаторов обусловлены тем, что из экономических соображений целесообразно выполнять обмотку высокого напряжения в виде единой катушки лишь при напряжениях до нескольких сотен киловольт. При больших напряжениях и мощностях используются несколько секций обмотки (рис.1-7а), и общие изоляционные проблемы решаются путем обеспечения изоляции отдельных секций. При напряжениях до 100¸200 кВ обмотка высокого напряжения выполняется слоевой и сплошной. Ёмкости между отдельными слоями приблизительно одинаковы. Общее сечение обмотки имеет трапециевидную форму типа трансформаторного ввода (рис.1-7б). Такая конструкция обмотки выбирается для выравнивания напряжения между отдельными частями обмотки при срезах напряжения. Испытание изоляции ИТ проводят при напряжении 1,1¸1,2 U ном, т.е. запас по электрической прочности ИТ существенно ниже, чем у силовых трансформаторов. Коэффициент трансформации ИТ выше, чем у силовых трансформаторов (см.таб.1). Это связано со значительно большим числом витков обмотки ВН и, как следствие, высокой собственной индуктивностью рассеивания ИТ. Это приводит к тому, что даже на частоте 50 Гц возможно возникновение резонанса в контуре высокого напряжения, состоящем из индуктивности и ёмкости ИТ и ёмкости объекта испытаний. Параметры обмоток должны быть такими, чтобы исключить возникновение резонанса. В ИТ должны отсутствовать частичные разряды вплоть до номинального напряжения. Это является важным требованием, предъявляемым к ИТ.

Испытательные трансформаторы выполняются однофазными и имеют следующие основные типы конструктивного исполнения:

1) ИТ с одним выводом ВН в металлическом или изоляционном корпусе;

2) ИТ с двумя выводами ВН в металлическом или изоляционном корпусе.

Испытательные трансформаторы, показанные на рис.1-5,6 относятся к типу 1.

Рис.1.7. Обмотка высокого напряжения испытательного

трансформатора: а)– секционированная дисковая; б) – слоевая.

В испытательных трансформаторах с одним выводом высокого напряжения секция или слой (рис.1-7) обмотки ВН, ближайшие к сердечнику, с одного конца соединены с сердечником трансформатора и заземлены. Такая конструкция позволяет выполнять изоляцию на полное напряжение только с одного конца обмотки. Отдельные слои располагаются на изоляционных (бакелитовых) цилиндрах с изоляцией, выполненной из кабельной бумаги. Высоковольтный конец обмотки ВН присоединяется к специальному экрану для уменьшения напряженности электрического поля. Между обмотками высшего и низшего напряжения располагают разрезной проводящий металлический экран, соединенный с сердечником (показан штриховкой на рис.1-7а). Экран ставится для того, чтобы при срезах напряжения импульсы с обмотки ВН не передавались в обмотку низшего напряжения.

При напряжениях меньше 100 кВ в качестве изоляции можно использовать эпоксидную смолу, но в этом случае на полном напряжении трудно избежать появления частичных разрядов. При более высоких напряжениях в трансформаторах применяется бумажно-масляная изоляция. Трансформаторы с металлическим корпусом имеют лучшие условия охлаждения по сравнению с ИТ с изоляционным корпусом. Для улучшения отвода тепла корпус изготовляют с охлаждающими ребрами или трубами. При наружной установке используются исключительно трансформаторы с металлическими корпусами. Для вывода высокого напряжения в них требуется высоковольтный ввод. Трансформаторы с металлическим корпусом и одним высоковольтным выводом являются наиболее надежными и распространёнными для наружной установки при напряжениях до 600-800 кВ. Для внутренней установки могут применяться ИТ с изоляционным корпусом, которые специального высоковольтного ввода не требуют. Из-за большого объема трансформаторного масла они имеют большую термическую постоянную времени. Однако отвод тепла в окружающее пространство существенно хуже, чем у ИТ с металлическим корпусом. При больших мощностях для улучшения условий охлаждения в них применяют принудительную циркуляцию масла с использованием теплообменника, находящегося вне трансформатора.

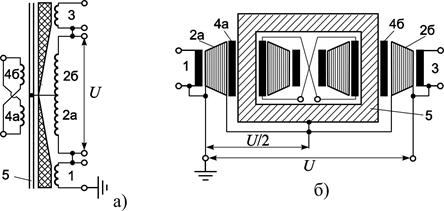

Рис.1.8. Испытательный трансформатор с двумя выводами ВН: а) схема;

б) разрез. 1- первичная обмотка возбуждения; 2а, 2б - секции обмотки ВН;

3 – обмотка связи; 4а, 4б – шуб-обмотки; 5- сердечник.

Другим вариантом конструкции испытательных трансформаторов является ИТ в металлическом корпусе с двумя высоковольтными выводами и сердечником, находящимся под половинным потенциалом. Схема расположения обмоток и разрез такого трансформатора представлены на рис.1-8.

Обмотки 1 (3) являются обмотками низшего напряжения и служат для питания трансформатора. Они изолируются от бака трансформатора на половинное напряжение и имеют одинаковое число витков. Если питание трансформатора происходит через обмотку 1, то обмотка 3 называется обмоткой связи и служит для подачи напряжения на следующий трансформатор в каскадной схеме. Обмотки 2а и 2б являются частями обмотки высшего напряжения. Они расположены на двух разных стержнях магнитопровода и в средней точке соединяются с сердечником и баком. Такое расположение обмоток ВН уменьшает связь с обмоткой низшего напряжения (1) и ведет к увеличению рассеивания магнитного потока. Для того, чтобы выровнять магнитные потоки в левой и правой частях магнитопровода применяют специальные обмотки связи (уравнительные или шуб-обмотки) 4а и 4б, которые располагаются непосредственно на магнитопроводе. Они имеют одинаковое число витков и включаются встречно, чтобы при одинаковых магнитных потоках в стержнях компенсировать индуцируемые в них напряжения. Протекающий по обмоткам 4а и 4б уравнительный ток создает магнитный поток, который в левой половине сердечника направлен против основного магнитного потока, а в правой половине совпадает с ним. Такое включение обмоток увеличивает магнитный поток в правой половине сердечника и приводит к существенному уменьшению индуктивности трансформатора и снижению напряжения короткого замыкания. Как и в трансформаторах с одним выводом между обмотками высшего (2) и низшего (1, 3) напряжения размещается разрезанный металлический экран (на рис.1-8б не показан). Он препятствует передачи импульсов с обмотки ВН, возникающих в ней при пробое или перекрытии испытуемой изоляционной конструкции, в обмотку низшего напряжения. Трансформатор данной конструкции может использоваться в двух вариантах. При заземлении бака трансформатора на выводах получается симметричные относительно земли напряжения величиной U /2 и со сдвинутыми на 180° фазами. При заземлении одного из выводов корпус трансформатора оказывается под напряжение U /2 и требует изоляции от земли, т.е. должен располагаться на опорных изоляторах. На другом выводе получают напряжение U. Если трансформатор такого типа располагается в изоляционном корпусе, то сердечник располагается на опорных изоляторах внутри корпуса, а по внешнему виду трансформатор очень похож на трансформатор с одним выводом.
