Входной дифференциальный каскад




Основы схемотехники ОУ

Современные операционные усилители имеют не менее трех каскадов усиления.





Основой его является усилительная схема на двух транзисторах.

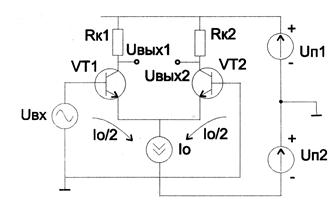

Схема входного дифференциального каскада показана на рис. 75. Реализация источника тока I0 представлена на рис. 76. Ввиду полной идентичности транзисторов ток I0 делится между эмиттерами транзисторов поровну.

Рис. 75 Схема входного дифференциального каскада Рис. 76 источник тока I0



Рассмотрим случай при Uвх=0. Т.к. эмиттерные токи VT1 и VT2 равны I0/2, то коллекторные токи также равны I0/2 (пренебрегаем малыми базовыми токами). График напряжений на элементах схемы представлен на рис. 77. Uвых=Uвых1-Uвых2=0.

При Uвх¹0 график показан на рис. 78. Под действием положительного входного напряжения VT1-открывается, VT2-закрывается. Uвых= Uвых1-Uвых2¹0 - баланс нарушен.

Недостатки такого дифференциального каскада:

1. Выходное напряжение снимается между коллекторами, т.е. не привяза-

но к общей точке.

Рис. 77 График напряжений на элементах схемы Рис. 78



2. Низкий коэффициент усиления по напряжению при малом уровне тока I0 и конечных сравнительно низких номиналах Rк1 и Rк2.
