Триггер Шмитта

Он является компаратором с зоной нечувствительности. Зона нечувствительности может быть установлена любая желаемая, например, такой величины, чтобы при определении знака входного сигнала не чувствовался уровень помех во входном сигнале.

Триггер Шмитта строится на основе компаратора, но добавляется положительная обратная связь. Схема представлена на рис.100. В этой схеме на неинвертирующий вход через делитель R1R2 подана часть выходного напряжения, причем знак напряжения на неинвертирующем входе зависит от знака выходного напряжения. Напряжение на неинвертирующем входе называют опорным

Uоп=Uвых/(R1+R2)´R2.

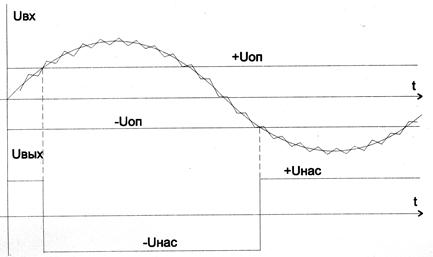

Диаграммы работы представлены на рис.101. Иногда Uоп называют пороговым напряжением. Т.о., если полезный сигнал содержит уровень помех меньше Uоп, то эти помехи на определение знака не будут сказываться. Знак определяется только гладкой составляющей опорного сигнала. При отсутствии опорного сигнала при переходе входного сигнала через нуль и наличии помех было бы многократное переключение компаратора за счет помех (рис. 102).

Рис. 100 Триггер Шмитта Рис. 101 Диаграммы работы триггера Шмитта

Рис. 102

Схема мультивибратора

Мультивибратор является автоколебательной схемой. Выход мультивибратора изменяет свое состояние на противоположное за счет действия времязадающей RC цепи. Составной частью мультивибратора (рис. 103 а) является схема триггера Шмитта. При изображении мультивибратора к триггеру Шмитта добавляют времязадающую RC цепь, которая действует на инвертирующий вход ОУ вместо источника внешнего входного сигнала.

Будем рассматривать работу мультивибратора с момента подачи питания в схему. При подаче питания выход примет значение +Uнас или -Uнас (рис. 103 б). В первый момент конденсатор С разряжен и напряжение между входами равно Uоп. При установке в исходное состояние конденсатор С начинает заряжаться. Между входами ОУ напряжение Uоп-Uс, т.к. Uоп>Uс, то Uоп определяет выход ОУ. Когда Uс достигнет Uоп, произойдет переключение ОУ на противоположное. В момент равенства этих напряжений ОУ начинает работать в соответствии с его свойствами. Т.к. при этом напряжение между входами близко к нулю и меняет знак на противоположный, то и выходное напряжение меняется на противоположное. При изменении знака выходного напряжения меняется

а б

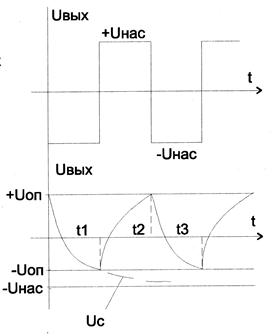

Рис. 103 Схема мультивибратора (а) и диаграмма работы (б)

знак опорного и конденсатор начинает перезаряжаться по пунктирной стрелке. Когда положительное напряжение на конденсаторе сравнивается с положительным опорным (момент времени t2), выходное напряжение ОУ изменится на противоположное.

При включении схемы интервал (0-t1) короче, чем последующие интервалы. Для установившегося режима:

t1=t2=t3=...; T=t1+t3ºR3C1; f=1/T.
