Плоские фермы
ЛЕКЦИЯ № 4 4.1. Понятие о ферме. Классификация ферм. Фермой наз. стержневая система, остающаяся геометрически неизменяемой после условной замены её жёстких узлов шарнирными. Фермы различают на плоские и пространственные, которые во многих случаях можно представить как несколько плоских. На Рис. 25 показаны характерные элементы фермы. Фермы классифицируют по след. пяти признакам: 1) По характеру очертания внешнего контура; 2) По типу решётки; 3) По типу опирания фермы; 4) По назначению фермы; 5) По уровню езды. По характеру очертания различают фермы с параллельными поясами и с расположением поясов (так напр. фермы с параболическим очертанием (Рис. 25,б) и с треугольным очертанием (Рис. 25,в). По типу решётки различают фермы с треугольной решёткой (Рис. 26), с раскосной решёткой (Рис. 27, а), полураскосной решёткой (Рис. 27,б), с ромбической решёткой (Рис. 27, в), двухрешётчатые фермы (Рис. 27, г), многорешётчатые фермы (Рис. 27, д). По типу опирания фермы могут быть: закрепленными у обеих концов – балочными (Рис. 25, а) или арочными (Рис. 28), консольными - закреплёнными у одного конца (Рис. 27, а), балочно - консольные (Рис. 27, г).
Рис. 25, а

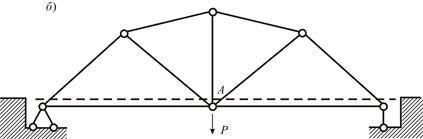

Рис. 25, б,в
Рис. 26 Рис. 27 В зависимости от назначения различают фермы стропильные, крановые, башенные, мостовые и т.д. Мостовые фермы в зависимости от уровня езды делятся на фермы с ездой понизу (Рис. 25, б) ездой поверху и понизу(Рис. 25, а) и ездой посредине (Рис. 28). Линия езды обозначается пунктирной линией.
Рис. 28
