Родительская диаграмма



Родительская диаграмма – та, которая содержит один или более родительских блоков. Каждая обычная (не–контекстная) диаграмма является также дочерней диаграммой, поскольку, по определению, она подробно описывает некоторый родительский блок. Таким образом, любая диаграмма может быть как родительской диаграммой (содержать родительские блоки), так и дочерней (подробно описывать собственный родительский блок). Аналогично, блок может быть как родительским (подробно описываться дочерней диаграммой) так и дочерним (появляющимся на дочерней диаграмме). Основное иерархическое отношение существует между родительским блоком и дочерней диаграммой, которая его подробно описывает (рис. 3.15.).

То, что блок является дочерним и раскрывает содержание родительского блока на диаграмме предшествующего уровня, указывается специальным ссылочным кодом, написанным ниже правого нижнего угла блока. Этот ссылочный код может формироваться несколькими способами, из которых самый простой заключается в том, что код, начинающийся с буквы А (по имени диаграммы А–0), содержит цифры, определяемые номерами родительских блоков. Например, показанные на рис. 3.16. коды означают, что диаграмма является декомпозицией 1–го блока диаграммы, которая, в свою очередь является декомпозицией 6–го блока диаграммы А0, а сами коды образуются присоединением номера блока.



Рис. 3.15. Иерархия отношений



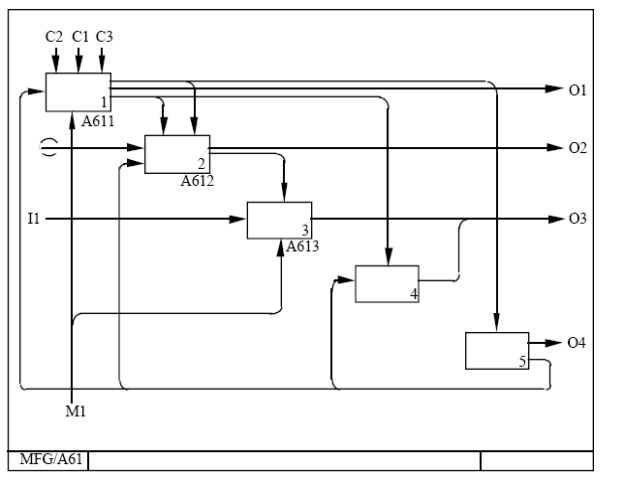

Рис. 3.16. Ссылочные коды



Таким образом, код формируется так:
