Тема № 3

МЕТОД НАВЕДЕНИЯ «ПАРАЛЛЕЛЬНОЕ СБЛИЖЕНИЕ»

Методы прямого наведения - это такие методы, при которых траектории полета истребителей представляют собой прямые линии и позволяют вывести их в произвольное положение относительно цели, т.е. условие о выводе истребителя на цель с заданного направления не ставится.

К методам прямого наведения относятся методы: «Параллельного, Прямого и Упрежденного сближения».

Каждый из указанных методов наведения обладает определенными положительными и отрицательными свойствами, преимуществами и недостатками, которые и следует учитывать при решении задачи или при выборе метода наведения.

Для правильного выбора метода наведения необходимо иметь четкое представление о сущности, достоинствах и недостатках каждого из методов.

§ 3.1. Сущность метода наведения «Параллельное сближение»

Сближение истребителя и воздушной цели всеми методами прямого наведения рассматривается при соблюдении следующих условий:

- воздушная цель не маневрирует, т.е. движется прямолинейно и равномерно:

Vц = const; Кц = const; w ц = 0;

- истребитель движется с какой-либо точки пространства в конечную точку, которая определяется сущностью метода наведения, прямолинейно и равномерно:

Vи = const; Ки = const; w и = 0;

- сближение И и ВЦ происходит в одной горизонтальной плоскости;

- движение истребителя и цели рассматривается с учетом сведения баланса времени, т.е. время полета цели до конечной точки равно времени полета истр. до конечной точки:

t и = t ц.

Наведение методом "Параллельное сближение" заключается в том, что истребителю задается курс в мгновенную точку встречи с целью (рис. 3.1.).

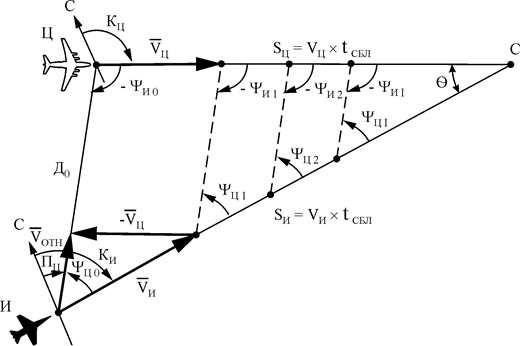

Рис. 3.1. Метод наведения "Параллельное сближение"

Движение истребителя и воздушной цели происходит по сторонам треугольника, третью сторону которого образует линия пеленга цели. В дальнейшем этот треугольник будем называть треугольником наведения.

Встреча истребителя и воздушной цели произойдет в том случае, если вектор относительной скорости сближения (V отн ) будет направлен на воздушную цель, а курсовые углы цели и истребителя (Yц; Yи) в процессе сближения будут оставаться постоянными.

В этом случае линия пеленга цели (линия исходной дальности - До) будет перемещаться параллельно самой себе, отсюда и название метода – «Параллельное сближение».

Сущность метода заключается в том, что вектор скорости истребителя направлен в точку встречи с воздушной целью так, чтобы вектор относительной скорости сближения был направлен по линии истребитель – цель и перемещается в пространстве параллельно самому себе.

В зависимости от первоначального положения истребителя относительно воздушной цели треугольник наведения (ЦСИ) может быть: – прямоугольным;

– остроугольным;

– тупоугольным.

При этом истребитель может быть выведен к цели под любым углом встречи (Θ), т.е. в переднюю или заднюю полусферу для атаки (рис. 3.2.).

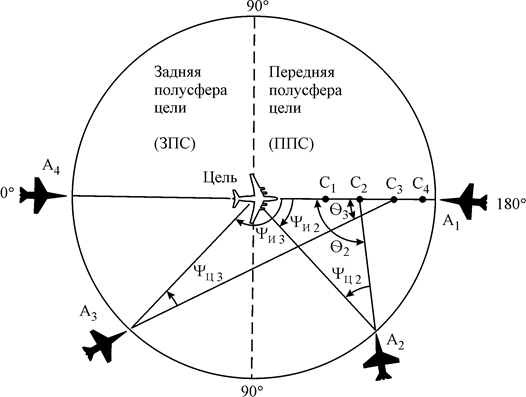

Рис. 3.2. Возможные углы (ракурсы) встречи истребителя с целью
