Методические указания. Перед решением задачи необходимо изучить материал курса, относящийся к расчету переходных процессов в линейных цепях классическим методом [1]
Перед решением задачи необходимо изучить материал курса, относящийся к расчету переходных процессов в линейных цепях классическим методом [1], с. 129…148 или [2], с. 189…230. Расчет переходных процессов классическим методом рекомендуется выполнять в следующей последовательности: 1. Определить начальные условия переходного процесса, т.е. значения тока в индуктивном элементе и напряжение на емкостном элементе в докоммутационной цепи в момент, непосредственно предшествующий моменту коммутации. 2. Для цепи, образовавшейся после коммутации, составить дифференциальное уравнение на основании законов Кирхгофа и уравнений связи между мгновенными током и напряжением в элементах R, L и C. При этом для цепей с емкостью составляем уравнение, в котором неизвестной функцией является напряжение на емкости, для цепей с индуктивностью – неизвестной функцией является ток в индуктивности. 3. Находим решение дифференциального уравнения п. 2 в виде суммы установившейся и свободной составляющих, например, для тока: iL = iLУ + iLСВ. При этом сначала находим установившуюся составляющую, а затем свободную составляющую в виде экспоненциальной функции, для которой определяется степенной показатель l (величина, обратная постоянной времени цепи) и постоянная интегрирования на основании начальных условий и законов коммутации. Рис. 7 Пример 7. В цепи постоянного тока (рис. 7, а) происходит коммутация. Параметры цепи и величина постоянного напряжения известны: 10 Ом, L =10 мГн, U =10 B. Определить ток i (t) в цепи и напряжение на индуктивном элементе uL (t) в переходном режиме классическим методом. Решение. 1. Определяем начальные условия, т. е. ток iL (–0) в индуктивном элементе в докоммутационной цепи:
2. Составим по второму закону Кирхгофа уравнение и, используя уравнения связи между мгновенными i (t) и u (t), приведем его к дифференциальному виду, в котором неизвестным является искомый ток в цепи i (t) = iL (t):
3. Находим решение дифференциального уравнения в виде суммы установившегося тока i У и свободного тока i СВ: i = i У+ i СВ, где установившийся постоянный ток в цепи равен i У = U/R 2 = 10/5 = 2 А, а свободный ток определяется из решения однородного дифференциального уравнения:
в виде i СВ = A el t , где l = - R 2/ L = 5×102 – корень характеристического уравнения L l + R 2 = 0. Таким образом, решение дифференциального уравнения принимает вид:
4. Находим постоянную интегрирования A с учетом начального условия и закона коммутации: iL (–0) = iL (+0) = 1 А. Подставив в решение дифференциального уравнения t = 0 и полученное значение i (0) = 1, получим 1 = 2+ A, откуда A = –1. В результате этого выражение для мгновенного тока в переходном режиме принимает вид: А. Подставив в уравнение связи uL = L di/dt выражение для тока i, получим напряжение на индуктивном элементе в переходном режиме:

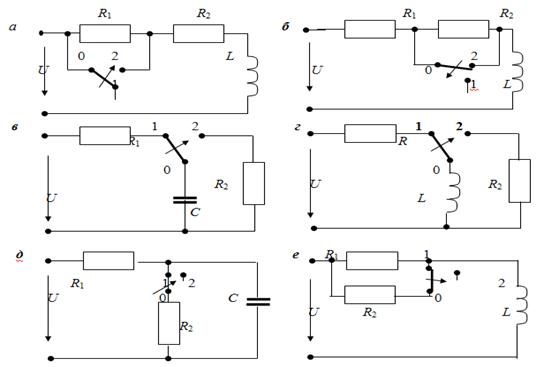

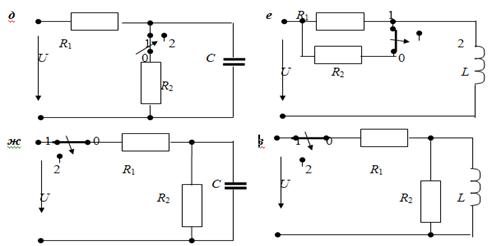

ЗАДАЧА 8 К электрическим цепям, изображенным на рис. 7 (см. предыдущую задачу), подключено постоянное напряжение U. Ключом К осуществляется коммутация в этих электрических цепях. Параметры цепи заданы в табл. 7 (см. предыдущую задачу). Требуется определить токи в переходном процессе. Задачу решить операторным методом.
