С различными видами теплоносителя

Достижимые параметры пара и конструкционные схемы ПГ

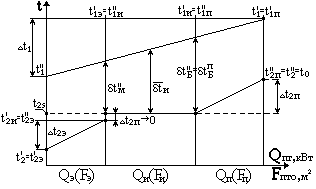

Принятые обозначения в t, Q диаграмме (t, F - диаграмме).

Dt – температурный перепад по одной среде. (охлаждение теплоносителя Dt₁, нагрев рабочего тела Dt₂ и т.п.), dt – температурный напор (t₁-t₂), между двумя средами, разделёнными ПТО (dt_м, dt_d, арифметический и логарифмический средний напор и т.п.) dt – непостоянная по ПТО.

Индексы: Э, И, П, ПП –обозначают ЭКО, ИСП, ПП, ППП

Эти величины определяются:

Dt₁- определяются видом теплоносителя и характеристиками ЯР

Dt₂- определяются t_пв, t_2s(P₂), и t₀ – свежий или острый пар.

- отдельно для ЭКО, ИСП, ПП, ППП.

Величина dt_м зависит от F_ПТО, а именно если F_ПТО увеличивается, то dt_м – уменьшается.

Если - ограниченны т.е. теплоносители низко, среднетемпературные, то единственный способ повысить dt_м, это снизить P₀,t₀, т.е. повысить F_ПТО.

Есть свои положительные и отрицательные стороны:

q положительные: увеличение (P₀,t₀) ведёт к увеличению - а это в свою очередь ведёт к N_эл при Q_яр=const, т.е. ведёт к прибыли от продажи электрической энергии.

q отрицательные: увеличение F_ПТО приводит к увеличению затрат на ПГ и на его планировку в реакторном отделе, поэтому:

;

- руб./год

- (кВт×ч)/год,

- руб./(кВт×ч).

Из опыта проектировки ПГ с разными теплоносителями в настоящее время сложилось представление какие же должны быть оптимальные температурные напоры.

Виды т/н
1.Вода под давлением 2.Конденсирующий пар	30-40 40-80	10-20 ~20	30-40 -------	20-30 -------	325-(340) 340(374)
3.Органичекая жидкость (дифиналы)	50-150	30-40		30-40	325-450
4.Жидкие Ме	150-200	15-25	15-20	15-25	500-600
5. Газы: СО2 Не	200- -400	16- -200	16- -80-100	16-80 200-250	400-675 750-850
