Варикапы. Варикапом называется полупроводниковый диод, используе­мый в качестве электрически управляемой емкости с достаточно высокой добротностью в диапазоне рабочих

Варикапом называется полупроводниковый диод, используе­мый в качестве электрически управляемой емкости с достаточно высокой добротностью в диапазоне рабочих частот. В нем используется свойство p-n -перехода изменять барьерную емкость под действием внешнего напряжения (рис. 2.4).

Основные параметры варикапа: номинальная емкость С_Н при заданном номинальным напряжением U_Н (обычно 4 В), максимальное обратное напряжение U_{обр max} и добротность Q.

Для увеличения добротности варикапа используют барьер Шоттки; эти варикапы имеют малое сопротивление потерь, так как в качестве одного из слоев диода используется металл.

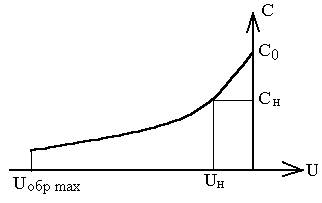

Рис. 2.4 Зависимость емкости варикапа от напряжения.

Основное применение варикапов - электрическая перестройка частоты колебательных контуров. В настоящее время существует несколько разновидностей варикапов, применяемых в различных устройствах непрерывного действия. Это параметрические диоды, предназначенные для усиления и генерации СВЧ-сигналов, и умножительные диоды, предназначенные для умножения частоты в широком диапазоне частот. Иногда в умножительных диодах используется и диффузионная емкость.
