Длина волны отсечки

Преломления

D = (n1 – n2) / n1.

● Числовая апертура волокна NA, равная

половине угла ввода излучения в волокно,

NA = Ö(n₁² – n₂²)» n₁Ö ( 2 D)

Если диаметр сердцевины и разность пока-

зателей преломления волокна достаточно

малы, то световое излучение с длиной вол-

ны l ³ l _CR может распространяться в виде

только одной моды.

Критическая длина волны l _CR называется

длиной волны отсечки.

Условием распространения в стандартном

телекоммуникационном волокне одной мо_

ды является выполнение неравенства

V < 2,405.

У одномодовых волокон типичное

значение D» 0,3%, величина d обычно ле_

жит в диапазоне от 8 до 10 мкм, а NA при_

близительно равна 0,1.

Для многомодового волокна величина D

принимает значения 1 - 1,5 %, величина d

лежит в диапазоне от 50 до 100 мкм, а NA

может меняться от 0,2 до 0,3

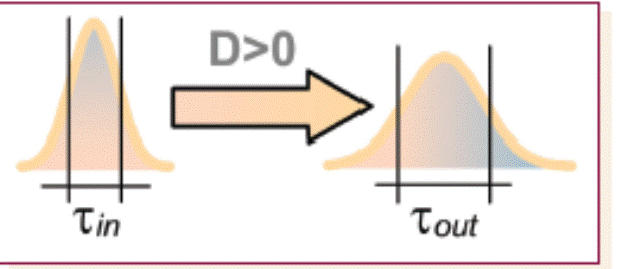

Дисперсия

ММ Модовая диспесия:

ХМ Хроматическая дисперсия:

Максимальное значение коэффициента хроматической дисперсии в

ВОЛС длиной 250 км для заданных скоростей передачи информации.

Рабочая длина волны 1,5 мкм,

dl min = 2( l ²/c)B.

В, Гбит/c	dlmin, нм	tmax, пс	Dmax, пс/нм/км
2,5	0,04
	0,16		1,3
	0,64	12,5	0,1

Компенсация ХМ

Поляризационно – Модовая Дисперсия

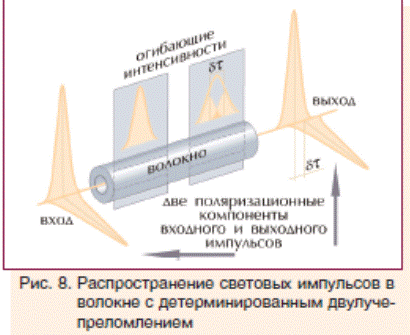

Детерминированная ПМД

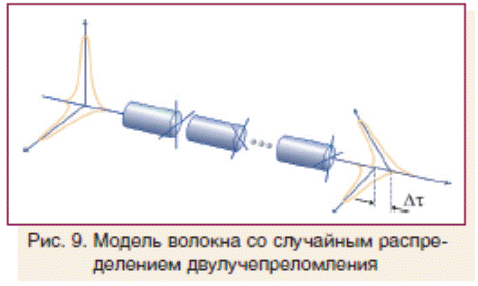

Случайная ПМД

Dпмд=0,1-0,2 пс/Öкм, В старых волокнах до 10 пс/Öкм

ПМД Зависит от погоды и времени суток(температура)

Дальность связи до 600 км при 0,1 пс/Öкм

При скорости до40 Гбит/c

Дальность связи 1 км при 10 пс/Öкм на скорости 10 Гбит/c.
