Регулювання температури

Типові схеми автоматичного контролю та регулювання нагрівальних печей.

Розглянемо деякі типові вузли регулювання.

Температура в печі вимірюється термопарою (або радіаційним пірометром) 1-1 в комплекті з вторинним приладом 1-2 (див. мал. 4). Сигнал, пропорційний зміряній температурі, поступає на вхід електронного регулятора 1-3, що працює по ПІ- або ПИД-закону регулювання. На інший вхід регулятора поступає е.д.с, пропорційна заданому значенню температури, від задатчика 1-4.

При відхиленні температури від заданого значення регулятор управляє виконавчим механізмом 1-6, якою переміщає регулюючий орган 1-7, встановлений на підводі палива в пекти. Оскільки вихідний сигнал регулятора по потужності слабкий для управління виконавчим механізмом, його підсилюють підсилювачем 1-5. Для контролю положення регулюючого органу служить дистанційний покажчик положення 1-8.

За допомогою універсальних ключів 1-9 і 1-10 здійснюється перехід з автоматичного управління на ручне і дистанційне управління виконавчим механізмом.

Малюнок 4 - Схема регулювання температури в робочому просторі печі

4.2 Регулювання співвідношення "паливо - повітря"

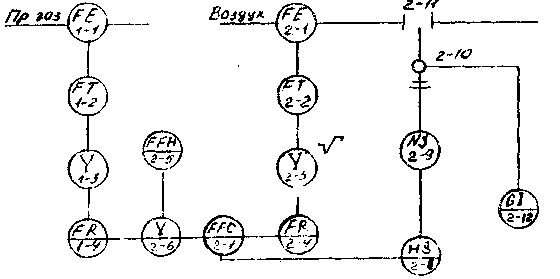

Малюнок 2 - Схема регулювання співвідношення "паливо - повітря"

Витрати палива і повітря вимірюються по перепаду тиску на вимірювальних діафрагмах 1-1 і 2-1 вимірювальними перетворювачами 1-2 і 2-2 типи "Сапфір" в комплекті з блоком витягання кореня 1-3 і 2-3 і вторинними приладами 1-4 і 2-4 типи ДИСК-250.

Формування сигналу завдання в схемі регулювання співвідношення відбувається автоматично і безперервно задатчиком співвідношення 2-5 в комплекті з блоком множення 2-6. При відхиленні дійсної витрати повітря від заданого регулятор 2-7 через пускач 2-9 і блок управління 2-8 управляє виконавчим механізмом 2-10, що переміщає регулюючий орган 2-11 на повітропроводі. Контроль положення регулюючого органу здійснюється дистанційним покажчиком положення 2-12. Задовільну якість регулювання отримують при застосуванні І - регуляторів.
