Методы определения расходов воды

Лекция № 4.

Расходом воды называется обьем ее, протекающий через поперечное сечение потока в единицы времени. Для крупных вотоков - рек, каналов, водосбросов гидротехнических сооружений и т.п. – расход выражается в кубических метрах в секунду; расходы малых водотоков – родников, ручьев, лабораторных лотков и пр. – в литрах в секунду.

Существующие методы определения расхода воды можно разделить на две основные группы: непосредственное измерение расхода воды и косвенное измерение расхода воды.

При косвенном определении расходов воды измеряется не сам расход (объем воды), а отдельные элементы потока, а величина расхода получается путем вычислений.

Расход воды через элементарную площадку (Рис. 1) можно выразить формулой

dQ = U cosa

(1)

где U - скорость в пределах элементарной площадки; a - угол между направлением скорости и нормалью; - величина элементарной площадки.

Расход воды через всю площадь поперечного сечения потока будет

Q =u cosa dw = cosau dx dy

(2)

при a = 0

Q =u dx dy =udw

(3)

(3)

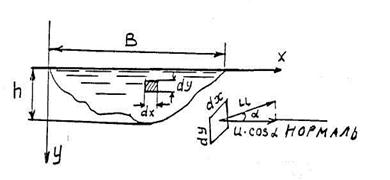

Рис.1. Поперечное сенчение потока. Рис. 2. Схема к ычислению расхода воды

u-скоростной вектор; u cosα-проекция аналитическим способом: I,II,III-
