Поплавками. 2) при прохождении каждого поплавка через створы наблюдатели дают сигналы. Продолжительность хода каждого поплавка от верхного до нижного створа определяется

2) при прохождении каждого поплавка через створы наблюдатели дают сигналы. Продолжительность хода каждого поплавка от верхного до нижного створа определяется по секундомеру;

3) на основном створе в момент персечения его поплавком отмечают расстояние от постоянного начала до поплавка в створе.

Вычисление расхода воды выполняют в такой последовательности:

1) по данным промеров глубин вычесляют площадь живого сечения по основному створу;

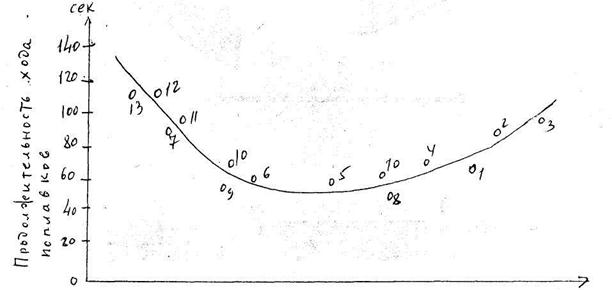

2) строят эпюры продолжительности хода поплавков. Для построения эпюры по оси абсцисс откладывают расстояния от постоянного начала до точки пересечения поплавком линии средного створа, а по оси ординат- продолжительность хода поплавков между верхним и нижним створами (рис.6.).

3) если эпюра имеет плавное очертание, то на ней через равные расстояния назначают скоростные вертикали, совмещая их с промерными; если эпюра имеет перегибы, то назначают дополнительные вертикали в местах перегибы;

4) для каждой скоростной вертикали снимают с эпюры продолжительность хода поплавков и вычисляют поверхностную скорость течения по формуле , где t- продолжительность хода поплавка, l - расстояние между верхним и нижним створами;

5) вычисляют величины фиктивного расхода воды по формуле
