Отклонение и допуск параллельности

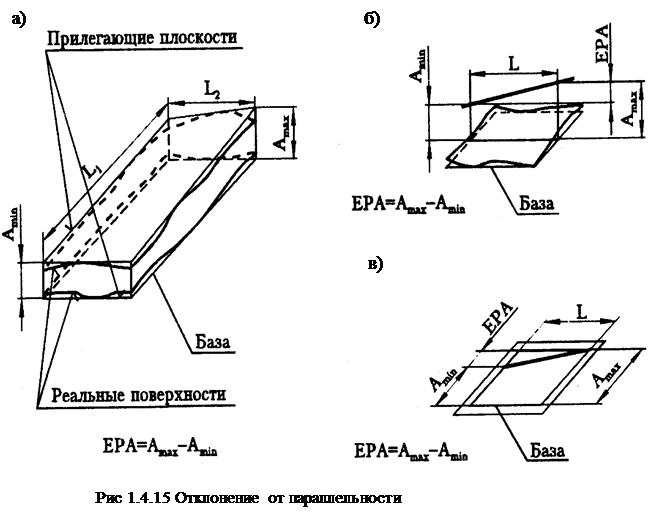

Отклонение от параллельности (EPA): разность наибольшего и наименьшего расстояний между нормируемыми элементами и базой в пределах нормируемого участка. Это отклонение действительно для отклонений от параллельности плоскости относительно плоскости (рис. 1.4.15,а), оси относительно плоскости (рис. 1.4.15,б) или плоскости относительно оси, а также прямых в плоскости (рис. 1.4.15,в). В случае отклонения от параллельности осей в пространстве это геометрическая сумма отклонений от параллельности проекций осей (прямых) в двух взаимно перпендикулярных плоскостях.

Допуск параллельности (TPA) – наибольшее допускаемое значение отклонения от параллельности. Поле допуска параллельности – этообласть в пространстве или на плоскости ограниченная: двумя параллельными плоскостями (для параллельности плоскости относительно плоскости или оси, параллельности оси относительно плоскости); двумя параллельными прямыми (для параллельности прямых в плоскости); прямоугольным параллелепипедом (для осей в пространстве при раздельных допусках параллельности в общей плоскости и перекоса осей); цилиндром (при допуске параллельности осей в пространстве, заданном со знаком Æ).

Отклонение параллельности проекций осей на общую плоскость, проходящую через базовую ось, называется отклонением от параллельности оси; отклонение от параллельности плоскостей проходящих через оси, если плоскости перпендикулярны к общей плоскости, называется перекосом осей (рис. 1.4.16)

Рис. 51. Отклонение от параллельности

На рис.1.4.17 показано, как измеряется отклонение от параллельности: на рис. 1.4.17,а параллельность двух плоскостей; на рис. 1.4.17,б параллельность оси и плоскости; на рис. 1.4.17,в параллельность двух осей.

Рис. 1.4.16 Параллельность и перекос осей отверстий

Рис. 1.4.17 Измерение отклонения от параллельности
