Вентиляционные системы. Естественная вентиляция в производственных помещениях.

Чтобы создать в производственных помещениях нормальные метеорологические условия, удалить из них вредные газы и пары, пыль необходимо правильно спроектировать и надлежащим образом эксплуатировать вентиляционную систему (ГОСТ 12.4.021-75).

Работа вентиляционных систем в комплексе с выбором технологических процессов по ГОСТ 12.3.002-75 и производственного оборудования, отвечающего требованиям ГОСТ 12.2.003-74, должна создавать на постоянных рабочих местах, в рабочей и обслуживаемой зонах помещений метеорологические условия и чистоту воздушной среды, соответствующие действующим санитарным нормам.

Вместе с тем вентиляция должна обеспечивать условия, отвечающие требованиям технологического процесса, сохранения оборудования и строительных конструкций здания. Устройство вентиляции в производственных и вспомогательных помещениях промышленных предприятий является обязательным.

Вентиляция - это организованный воздухообмен в помещениях.

Вентиляция по способу перемещения воздуха подразделяется на естественную и механическую. Возможно их сочетание - смешанная вентиляция.

Естественная вентиляция подразделяется на аэрацию и проветривание.

Механическая вентиляция в зависимости от направления воздушных потоков бывает вытяжной (отсасывающей), приточной (нагнетательной) и приточно-вытяжной.

По характеру охвата помещения различают общеобменную и местную (локализующую) вентиляцию; возможно также сочетание этих двух видов вентиляции.

По времени действия - постоянно действующую и аварийную. Система вентиляции должна обеспечивать нормальный состав воздуха в производственных помещениях и быть рациональной при возможно меньших затратах на ее устройство и эксплуатацию. Правильно выбранная система вентиляции должна очищать помещение от пыли, газов и паров, выделяющихся при производственных процессах. Поэтому необходимо определить места возможных выделений указанных вредностей и оборудовать их местными отсосами. Следует иметь в виду, что ограничиваться лишь устройством местной вытяжной вентиляции нельзя, наличие общеобменной вентиляции обязательно.

Естественная вентиляция осуществляется под влиянием разности температур и весов воздуха (внутри t_вγ_в и снаружи t_нγ_н) производственных помещений, а также ветрового побуждения. На рис. 6 показана схема распределения давления воздуха и разность высот приточного и вытяжного проемов. Применение естественной вентиляции требует расположения оборудования перпендикулярно продольным стенам для обеспечения свободного движения воздушных потоков.

Рис. 6. Распределение давления воздуха в помещении при естественной вентиляции

Проходы между оборудованием должны быть не менее 2 м. Против проходов в продольных стенах оборудуют приточные отверстия в виде открывающихся фрамуг, которые обеспечивают свободное поступление свежего воздуха в глубь помещения. При этом свежий воздух не перемешивается, а вытесняет загрязненный воздух, находящийся в помещении.

Проветривание помещений проводят, открывая форточки и фрамуги в окнах и световых фонарях; это периодически действующая естественная вентиляция. Воздухообмен в холодный период года допускается не более однократного в час. При этом нужно следить, чтобы не было снижения температуры воздуха внутри помещения против расчетной, туманообразования и конденсации водяных паров на поверхности стен, покрытий, остекления (рис. 7).

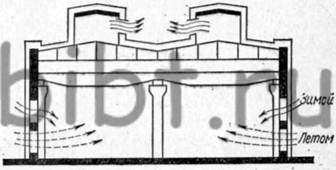

Рис. 7. Схема поступления и удаления воздуха при аэрации в теплый и холодный периоды года

Аэрация - это организованная естественная вентиляция, выполняющая роль общеобменной вентиляции производственных помещений в заданных параметрах.

Нормального и эффективного действия аэрации можно достигнуть лишь при соответствующем расположении здания. Здание необходимо располагать перпендикулярно направлению господствующих ветров или под углом не менее 45° к ним.

Створки окон в стенах и фонарях на крышах оборудуются механизмами, обеспечивающими их открывание с пола. Регулируя открывание створок (фрамуг) в зависимости от направления и силы ветра, создают условия для обмена воздухом в необходимых объемах (рис. 8, а - в).

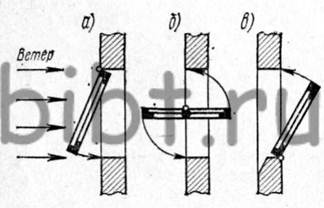

Рис. 8. Типы створных переплетов

Надежное действие аэрации обеспечивается лишь при довольно частом открывании и закрывании фрамуг, что возможно при хорошей конструкции механизмов и их исправном состоянии.

При значительном количестве и большом размере фрамуг открывать и закрывать их необходимо при помощи механического привода.

При аэрации существенное значение для воздухообмена имеет соотношение длины и ширины фрамуг, выбор оси их вращения, угла открывания.

Приток воздуха в помещение предусматривается в теплый период года на высоте не более 1,8 м от пола, а в холодный период года - не ниже 4 м от пола, чтобы обеспечить лучший воздухообмен, предотвратить воздействие холодного воздуха на работающих и устранить возможность простудных заболеваний. Для этого по высоте боковых проемов здания располагают два ряда фрамуг.

В производственных помещениях, где допустима небольшая кратность воздухообмена, устанавливают вытяжные трубы или шахты, наружная часть которых располагается над крышей. В целях повышения эффективности воздухообмена через вытяжные трубы или шахты на них устанавливают дефлекторы.

Дефлекторы, обеспечивая удаление воздуха из помещения за счет теплового напора, дополнительно увеличивают эффект вытяжки воздуха из помещения за счет действия силы ветра. Разработано большое количество дефлекторов различных типов, но наиболее рациональными конструкциями, получившими широкое распространение, являются дефлекторы ЦАГИ (рис. 9).

Рис. 9. Круглый дефлектор ЦАГИ

Дефлектор ЦАГИ представляет собой патрубок, который размещается над верхней частью вытяжной трубы или шахты. Верхняя часть патрубка имеет расширение (диффузор), над ним на некотором расстоянии располагается козырек. С боковых сторон диффузор вместе с козырьком закрывается цилиндрической обечайкой. Обечайка и козырек крепятся на кронштейнах на верхней части патрубка, оставляя по бокам строго определенное свободное пространство.

При обтекании наружной поверхности обечайки дефлектора ветровым воздушным потоком внутри ее создается разрежение, способствующее более интенсивной вытяжке воздуха из помещения. Поскольку дефлекторы устанавливаются выше конька крыши производственных зданий и имеют цилиндрическую обечайку, они улавливают ветровой напор любого направления. Данная конструкция дефлектора исключает обратную тягу (в помещение), а при непогоде - проникновение в здание дождя и снега.

Преимуществами естественной вентиляции являются простота устройства и незначительная стоимость эксплуатации, возможность хорошего проветривания больших производственных помещений с избыточными тепловыделениями. Например, в кузнечном цехе автозавода аэрацией обеспечивается огромный воздухообмен - в летнее время более чем 40-кратный, при котором в помещение подается до 3 млн. м³ чистого воздуха в час. При механической вентиляции осуществление такого воздухообмена потребовало бы сложных вентиляционных установок, расхода большого количества электроэнергии и значительного числа квалифицированного обслуживающего персонала.

Недостатками естественной вентиляции является отсутствие возможности подогрева и увлажнения воздуха, очистки его от пыли и подачи к определенным рабочим местам.

Инфильтрация относится к неорганизованному воздухообмену, происходящему через неплотности в притворах окон, дверей и через поры материалов конструктивных элементов зданий.

Механическая вентиляция производственных помещений. Приточная, вытяжная вентиляция. Рециркуляция воздуха.

Механическая вентиляция более совершенна по сравнению с естественной вентиляцией, но требует значительных капитальных и эксплуатационных затрат.

Механическая вентиляция обеспечивает забор поступающего воздуха из мест, где он наиболее чист; допускает обработку воздуха - его подогрев, увлажнение или подсушку; позволяет подводить воздух к любому рабочему месту или оборудованию, а также и удалять его из любых мест с очисткой.

Очистка удаляемого воздуха, исключающая загрязнение атмосферы, имеет важное значение, поскольку советским законодательством строго охраняется чистота атмосферы городов и населенных пунктов. Механическая вентиляция может быть выполнена в виде приточной, вытяжной или приточно-вытяжной (рис. 10, а, б).

Рис. 10. Схемы механических общеобменных вентиляционных установок:

а - приточная; б - вытяжная; 1 - воздухораспределители; 2 - воздуховоды; 3 - калорифер; 4 - вентилятор; 5 - воздухозаборная шахта; 6 - воздухоприемники

Приточная вентиляция (рис. 10, а) обеспечивает подачу в производственные помещения чистого воздуха. Она может применяться в производственных помещениях со значительными тепловыделениями и малой концентрацией вредностей. При этом загрязненный воздух удаляется через фрамуги, дефлекторы или вентиляционные воздуховоды, не только вследствие теплового напора, ветрового побуждения, но и благодаря подпору, создаваемому приточной вентиляцией.

Свежий приточный воздух по воздухопроводам направляют в различные зоны производственного помещения и через распределительные насадки подают в рабочую зону (рис. 11).

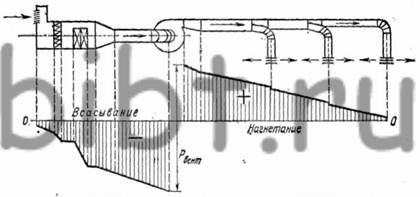

Рис. 11. Схема работы приточной вентиляции

Вытяжная вентиляция (рис. 10, б) может применяться в производственных помещениях, в которых отсутствуют вредные выделения и необходима малая кратность воздухообмена, во вспомогательных и бытовых помещениях, на складах. В этом случае свежий воздух поступает через форточки, путем инфильтрации через стены, потолок, неплотности в дверях и окнах, а также из смежных помещений. Последнее возможно, когда в смежных помещениях отсутствуют вредные выделения.

Приточно-вытяжная вентиляция применяется во всех производственных помещениях, когда требуется повышенный и особо надежный обмен воздуха.

При этом виде вентиляции целесообразно в производственных помещениях с малыми выделениями вредностей создавать небольшой подпор воздуха, а в смежных с ними помещениях со значительными выделениями вредностей такого подпора (избыточного давления) воздуха не создавать. Этим будет обеспечена своеобразная изоляция производственных помещений с малыми выделениями вредностей от проникновения в них загрязненного воздуха из смежных помещений.

Устройства для подачи в производственное помещение свежего воздуха располагают со стороны, противоположной фронту обслуживания оборудования. Высота устройств для забора воздуха может быть принята различной, чтобы загрязненный воздух перемещался в направлении его естественного движения. Пыль, а также пары и газы более тяжелые, чем воздух, скапливаются в нижних зонах помещения, где и следует располагать приемные устройства.

Рециркуляция воздуха в системе приточно-вытяжной вентиляции применяется в холодное время года в целях экономии тепла, затрачиваемого на подогрев воздуха. При рециркуляции часть воздуха, удаляемого из помещений, после соответствующей очистки от производственных вредностей снова направляется в помещение.

При использовании принципа рециркуляции необходимо соблюдать следующие условия: количество чистого воздуха, поступающего извне, должно составлять не менее 10% от общего количества воздуха подаваемого в помещение; воздух, поступающий в помещение, должен содержать не более 30% вредных веществ по отношению к их предельно допустимой концентрации.

На рис 12 приведена схема вентиляционной установки, действующей по принципу рециркуляции.

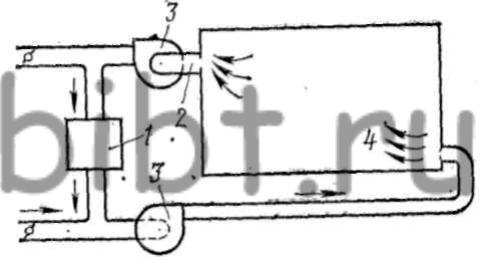

Рис. 12. Схема воздухообмена в помещении по принципу рециркуляции:

1 - фильтр для очистки воздуха; 2 - вытяжной воздуховод; 3 - вентиляторы; 4 - вентилируемое помещение

Применение рециркуляции недопустимо в производственных помещениях в воздушной среде которых могут быть вредные вещества 1, 2 и 3-го классов опасности, неприятные запахи и болезнетворные микроорганизмы или возможно резкое увеличение концентрации вредных и взрывоопасных пылей, паров и газов (в производствах категории А, Б, В и Е по взрывопожарной опасности).

Смешанную вентиляцию применяют, когда в дополнение к механической допустимо частичное использование естественной вентиляции для притока или удаления воздуха.
