Рабочее оборудование

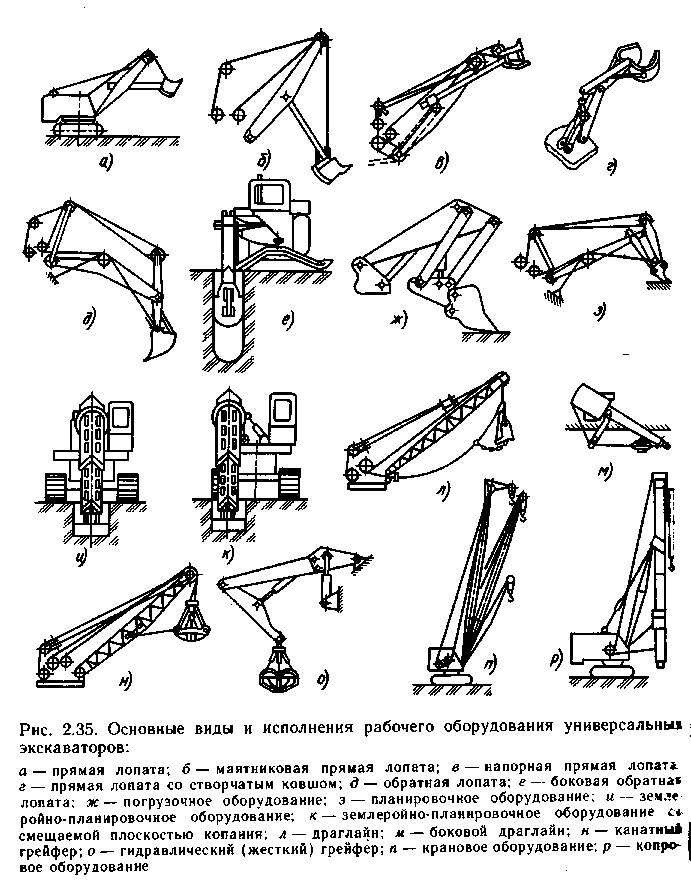

Прямая и обратная лопата. Рабочее оборудование для разработки грунта выше уровня стоянки с укрепленным на напорной рукояти ковшом, копающим в направлении от экскаватора, называют прямой лопатой (рисунок 2.35 а).

У маятниковой прямой лопаты рукоять совершает только маятниковые движения относительно стрелы (рис. 2.35б), а напор ковша при копании осуществляется одновременным опусканием стрелы. Напорная прямая лопата имеет приводное устройство для напорного движения рукояти (рис. 2,35в)

Прямая лопата со створчатым ковшом может разрабатывать грунт при смыкании створок ковша, поворачивающихся в плоскости, перпендикулярной плоскости поворота рукояти.

Рабочее оборудование для разработки грунта ниже уровня стоянки с укрепленным на рукояти ковшом, копающим в направлении к экскаватору, называют обратной лопатой (рис 2.35д). Боковая обратная лопата (рис 2.35с) предназначена для работы в стесненных условиях с ковшом, копающим в вертикальной плоскости, смещенной относительно вертикальной оси вращения поворотной платформы или относительно продольной оси базовой машины.

Рабочее оборудование, из узлов которого может быть смонтирована прямая или обратная лопата, называется универсальной лопатой.

Погрузочный ковш (рис 2.35ж) служит для погрузки сыпучих и кусковых материалов. Ковш заполняется напорным усилием с одновременным поворотом при его движении от экскаватора или с одновременным перемещением экскаватора. Погрузочный ковш имеет в 2-3 раза большую вместимость по сравнению с прямой лопатой для одной и той же модели экскаватора, что позволяет существенно повысить его производительность на погрузочных работах.

Планировочное оборудование в виде уширенного ковша или отвала бульдозерного типа монтируют на универсальной стреле экскаватора (рис 2.35з.) для послойной разработки грунта, планировки откосов, насыпей и выемок в различных плоскостях. Для специальных планировочных работ с рабочим органом, который укрепляют обычно на телескопической стреле изменяющей при работе свою длину и поворачивающейся в вертикальной и горизонтальной плоскостях по отношению к своей продольной оси. Выпускают специальные экскаваторы – планировщики (рис 2.35и) с различными рабочими органами для земляных и планировочных работ.

Для работы в стесненных условиях и для бокового выноса рабочего органа применяют стрелу с шарнирной опорой, которая может смещаться поперек поворотной части (рис 2.35к)

Драглайн (рис 2.35л), применяют при разработке грунта ниже уровня стоянки экскаватора. Глубина копания, высота разгрузки ковша и расстояние, на которое может быть заброшен ковш драглайна, значительно больше, чем у прямой и обратной лопаты. Поэтому драглайн используют для рытья сравнительно больших котлованов и траншей, а так же для отсыпки насыпей, в частности на строительстве каналов, автомобильных и железных дорог, для мелиоративных и гидротехнических работ. Часто для очистки каналов применяют боковой драглайн (рис. 2.35м), с ковшом подвешенным на канатах и копающим под углом к вертикальной плоскости стрелы.

Драглайн (2.36) состоит из ковша 1 с подвеской, стрелы 8, подъемного 7 и стрелового 4 канатов, канатов подвески стрелы 6 и наводки 3 тягового каната и подвижной траверсы 5. Стрела решетчатой конструкции – сварная, что обеспечивает при меньшей массе большую длину. При необходимости длина стрелы может быть увеличена дополнительными вставками.

Рис.2.36. Схема драглайна.

а) - общая;

б) – запасовка стрелового каната при подвеске стрелы на шести ветвях;

в) – то же на четырёх ветвях.

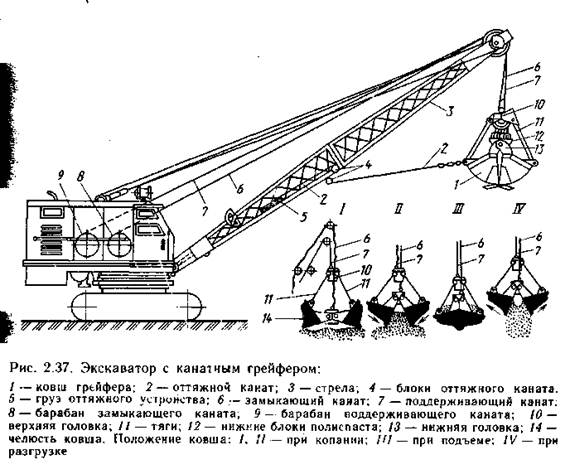

Грейфер применяют для разработки грунтов, расположенных ниже и выше уровня стоянки экскаватора, для погрузки и разгрузки сыпучих материалов, а так же при некоторых видах земельных работ (рытье глубоких котлованов). Грейферы бывают канатные и гидравлические. Обычно применяют двухканатные грейферы (2.37). Ковш 1 двухканатного грейфера подвешивают на поддерживающем 7 и замыкающем 6 канатах и стреле 3.

Чтобы предотвратить закручивание канатов 6 и 7 и значительное раскачивание ковша грейфера при повороте платформы, используют оттяжное приспособление, называемое успокоителем. Успокоитель действует на ковш грейфера оттяжным канатом 2, создавая постоянное независимое от положения ковша натяжение, которое обеспечивается весом перемещающегося по направляющим внутри стрелы груза 5, к которому крепят канат 2, огибающий блоки 4.

У канатного грейфера усилие напора ковша на грунт создается только весом ковша и динамическим ударом при опускании. Для разработки плотных и слежавшихся грунтов применяют жесткий (гидравлический) грейфер, у которого усилие напора осуществляется системой рычагов и гидравлическими цилиндрами.

Копровое оборудование (2.35р), устанавливают на экскаватор для забивки свай и шпунта.

На экскаваторах могут быть смонтированы и другие виды сменного оборудования, число которых достигает 40 наименований.

По подвеске рабочего оборудования универсальные одноковшовые экскаваторы бывают с гибкой (канатной) и жесткой (гидравлической) подвеской.
