Панорама от 19-03-1996 12:34:03




417.52 • 417.643

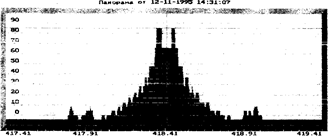

Рис. 6.1. Типовой спектр сигнала акустической радиозакладки с уз-кополосной частотной модуляцией и кварцевой стабилизацией частоты при наличии (темно-серый тон) и отсутствии (светло-серый тон) акустического сигнала в контролируемом помещении

Панорама от19- 03--1996 18:11:31

^

Рис. 6.2. Типовой спектр сигнала акустической радиозакладки с узкополосной частотной модуляцией и кварцевой стабилизацией частоты



Рис. 6.3. Типовой спектр сигнала акустической радиозакладки с широкополосной частотной модуляцией и параметрической стабилизацией частоты

Рис. 6.4. Типовой спектр сигнала телефонной радиозакладки с узкополосной частотной модуляцией и кварцевой стабилизацией частоты

Рис. 6.5. Типовой спектр сигнала телефонной радиозакладки с широкополосной частотной модуляцией и параметрической стабилизацией частоты

Панорама от 06-1-1995 14:43:03

Рис. 6.6. Типовой спектр скремблированного (простая инверсия спектра) сигнала акустической радиозакладки



Рис. 6.7. Типовой спектр широкополосного цифрового (М-последовательность) сигнала акустической радиозакладки

Рис. 6.8. Типовой спектр сигнала акустической радиозакладки с узкополосной частотной модуляцией и кварцевой стабилизацией частоты, маскируемой сигналом широкополосной вещательной радиостанции



• сигналы 1, 1*, 2, 2* являются побочными излучениями сигнала, прием которых возможен только вблизи источника излучения;

• так как в помещении известных источников излучений на данной частоте нет, то обнаруженный сигнал на частоте Fo принадлежит радиозакладке, установленной в данном или смежных помещениях;

• наличие побочных излучений 1, 1*, 2, 2* с разносом 155 кГц указывает на использование в передатчике модулятора с поднесущей частотой, что характерно для радиозакладок с простой инверсией спектра (скремблироваяием).

На рис. 6.7 приведен характерный спектр сигнала широкополосного цифрового (М-последовательность) сигнала акустической радиозакладки.

Программно-аппаратные комплексы контроля с устройствами спектральной обработки сигналов на основе процессора БПФ обеспечивают дискретность отсчета 1... 3 кГц, что позволяет обнаруживать излучения радиозакладок, рабочие частоты которых (в целях маскировки сигнала) выбираются в непосредственной близости от рабочих частот постоянно работающих мощных источников радиоизлучения.

На рис. 6.8 представлена спектрограмма сигналов, на которой виден спектр излучения акустической радиозакладки с узкополосной частотной модуляцией и кварцевой стабилизацией частоты, маскируемого сигналом широкополосной вещательной радиостанции. Несущая частота радиозакладки в данном примере на 70 кГц ниже центральной частоты вещательной радиостанции и обнаружить ее излучение, используя сканирующий приемник с полосой пропускания AF= 180... 220 кГц в режиме слухового контроля, значительно сложнее, чем с помощью комплекса контроля.
