Операции сгущения, аппаратурное оформление

Лекция 15. ОБЕЗВОЖИВАНИЕ ПРОДУКТОВ ОБОГАЩЕНИЯ

План лекции

15.1 Операции сгущения, аппаратурное оформление

15.2 Фильтрация продуктов обогащения

15.3 Сушка продуктов обогащения

Рис. 15.1 Процессы обезвоживания

Сгущение - это процесс обезвоживания, основанный на естественном осаждении твёрдых частиц под действием силы тяжести в отстойниках или сгустителях. Твёрдые частицы, осевшие на дне сгустителя, непрерывно разгружаются, в виде сгущённого продукта, а осветлённая вода переливается через его край и удаляется (рис. 15.2).

Рис. 15.2 Схема операции сгущения

Сгущению подвергаются различные продукты обогащения. Концентраты сгущаются перед фильтрованием и металлургической переработкой, а хвосты сгущаются с целью использования оборотной воды и для удобства их хранения в хвостохранилище. Сгущение продуктов обогащения иногда производится для улучшения технологического процесса, когда пульпа слишком разжижена (рис. 15.3).

Зоны сгущения

Рис. 15.3 Процесс сгущения

А- зона чистой или осветлённой воды.

Б- зона свободного падения частиц.

В- зона осаждения или сгущения.

Г- основная рабочая зона сжатия или уплотнения.

Д- зона сгущённой пульпы

В процессе сгущения применяются различные реагенты: известь, едкий натр, серная кислота, сульфаты металлов, квасцы.

Они используются в качестве электролитов-коагулянтов, под действием которых частицы слипаются в агрегаты, скорость осаждения которых увеличивается по сравнению с единичными частицами.

Высокомолекулярные соединения – полиакриламид, сепаран, полиоксиэтилен, используются в качестве флокулянтов, под действием которых частицы слипаются в агрегаты, скорость которых увеличивается по сравнению с единичными частицами.

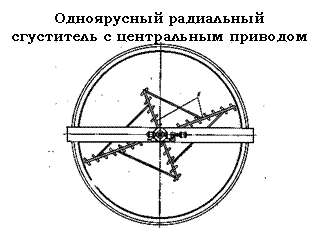

Рис. 15.4 Схема сгустителей с центральным приводом

1- чан; 2- сливной желоб; 3-загрузочная воронка;

4-разгрузочный конус; 5-центральный вал; 6-граблины.

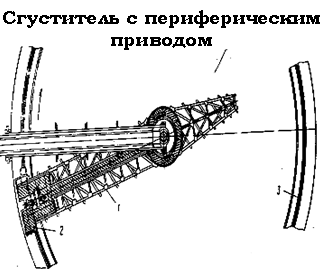

Рис. 15.5 Схема сгустителей с периферическим приводом

1-рама; 2-каретка; 3-монорельс.
