Компоненты. Лекция 14 (1 семестр). Сети хранения данных (SAN)

DAS

Лекция 14 (1 семестр). Сети хранения данных (SAN)

OTN

Проблема синхронизации часов

Пропускная способность

Пропускная способность каналов SONET:

  • OC-1 - 51,8 Mbps – минимальный базовый слот
  • OC-768 – 39 Gbps – максимальный слот

Т.к. потоки данных должны совпадать по скоростям, поэтому разработали стандарт 40GBASE Ethernet.

Для повышения надежности в SONET сделали двойное двунаправленное кольцо. Уровень вычислительный техники позволил синхронизировать все часы мультиплексоров по каналу E1. Получилась синхронная система.



ADM – Add Drop Mux. Временной мультиплексор, который занимается агрегацией каналов. Он добавляет или удаляет временные слоты и таким образом синхронизирует скорость.

В компьютерах много различных часов. По каким именно синхронизировать?

Решение: мы синхронизируем протоколы передачи. Определяем понятие синхронного и асинхронного протокола передачи.



Мы работаем в асинхронных сетях, но с синхронными протоколами передачи!



OTN Optical Transport Network. Совокупность колец операторов. Используются только DWDM-мультиплексоры и оптоволоконная кабельная система. Топология – совокупность колец, внутри которых кольцо-звезда.

В стандартах определили интерфейсы между кольцами операторов.



Проблема: необходимо новое оборудование и новый софт. 40GBase и 100GBase Ethernet ориентированы на «слив» данных в OTN. Совпадает кодирование и реализована коррекция ошибок (FEC).

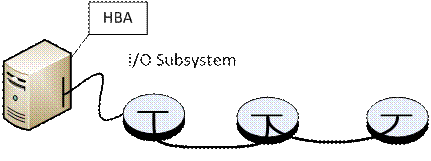

Пример DAS

I/O Subsystem – это подсистема записи на ленты, диски.

DAS – Direct Access Storage. Прямое подключение носителя информации к материнской плате.

  • Шина(bus)
  • Адаптер (HBA)
  • Контроллер

HBA Host Bus Adapter. Специальный адаптер, служащий для подключения устройств ввода-вывода.

В большинстве случаев все компоненты поддерживают SCSI.

SCSI Small Computer System Interface. Стандарт на выполнение определенных действий для подсистемы ввода/вывода (записи/чтения). Легкая масштабируемость системы SCSI позволяет адресовать до 128 устройств. Максимальная скорость – 600 Mbps.

Дисковый массив на основе SCSI стандарта.



Дисковые массивы основаны на SCSI стандарте.

<== предыдущая лекция | следующая лекция ==>
Sonet-sdh | Fibre Channel
