Виды компонентов
Имя компонента Имя компонента подчиняется общим правилам именования элементов модели в языке UML и может состоять из любого числа букв, цифр и некоторых знаков препинания. Отдельный компонент может быть представлен на уровне типа или на уровне экземпляра. 'Хотя его графическое изображение в обоих случаях одинаковое, правила записи имени компонента несколько отличаются. Если компонент представляется на уровне типа, то в качестве Примечание Хотя правила именования объектов в языке UML требуют подчеркивания имени отдельных экземпляров, применительно к компонентам в литературе подчеркивание их имени часто опускают. В этом случае запись имени компонента со строчной буквы будет характеризовать компонент уровня экземпляра. В качестве простых имен принято использовать имена исполняемых фай- Поскольку конкретная реализация логического представления модели системы зависит от используемого программного инструментария, то и имена компонентов будут определяться особенностями синтаксиса соответствующего языка программирования. В отдельных случаях к простому имени компонента может быть добавлена

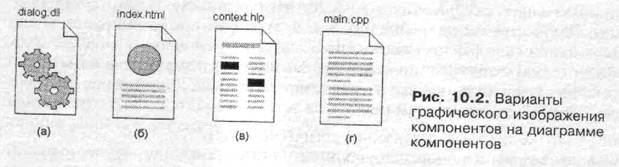

Поскольку компонент как элемент физической реализации модели представляет отдельный модуль кода, иногда его комментируют с указанием дополнительных графических символов, иллюстрирующих конкретные особенности его реализации. Строго говоря, эти дополнительные обозначения для примечаний не специфицированы в языке UML. Однако их применение упрощает понимание диаграммы компонентов, существенно повышая наглядность физического представления. Некоторые из таких общепринятых обозначений для компонентов изображены ниже (рис. 10.2). В языке UML выделяют три вида компонентов: - во-первых, компоненты развертывания, которые обеспечивают непосредственное выполнение системой своих функций. Такими компонентами могут быть динамически подключаемые библиотеки с расширением dll (рис. 10.2, а), Web-страницы на языке разметки гипертекста с расширением html (рис. 10.2, б) и файлы справки с расширением hlр (рис. 10.2, в); - во-вторых, компоненты-рабочие продукты. Как правило — это файлы - в-третьих, компоненты исполнения, представляющие исполнимые модули — файлы с расширением ехе. Они обозначаются обычным образом.
Эти элементы иногда называют артефактами, подчеркивая при этом их законченное информационное содержание, зависящее от конкретной технологии реализации соответствующих компонентов. Более того, разработчики могут для этой цели использовать самостоятельные обозначения, поскольку в языке UML нет строгой нотации для графического представления примечаний.
Другой способ спецификации различных видов компонентов — явное указание стереотипа компонента перед его именем. В языке UML для компонентов определены следующие стереотипы: - Библиотека (library) — определяет первую разновидность компонента, который представляется в форме динамической или статической библиотеки. - Таблица (table) — также определяет первую разновидность компонента, - Файл (file) — определяет вторую разновидность компонента, который - Документ (document) — определяет вторую разновидность компонента, - Исполнимый (executable) — определяет третий вид компонента, который
