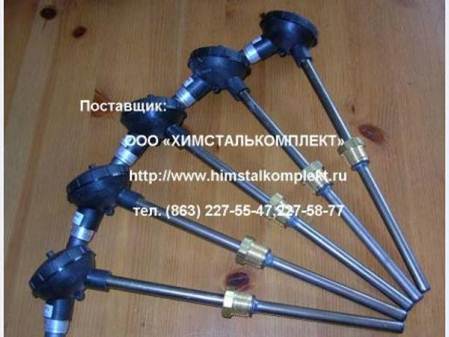

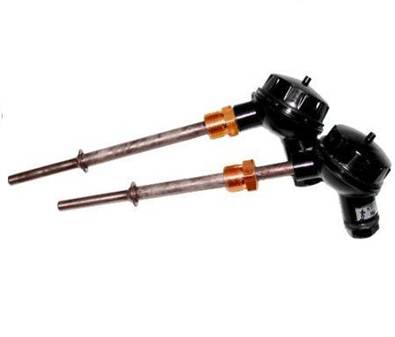

Термопреобразователисопротивленияс клеммной коробкой

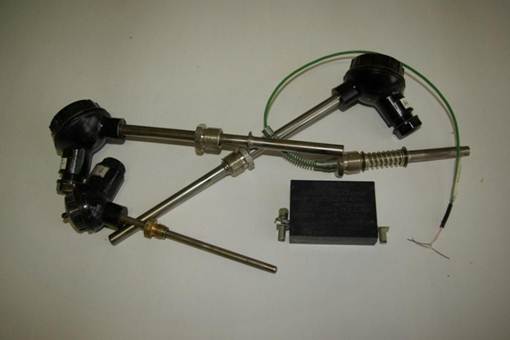

ТермопреобразователисопротивленияТСМ-1293, ТСП..

Термопреобразователи сопротивления

ТЕРМОПРЕОБРАЗОВАТЕЛИСОПРОТИВЛЕНИЯМЕДНЫЕ.

Термопреобразователисопротивленияи гильзы...

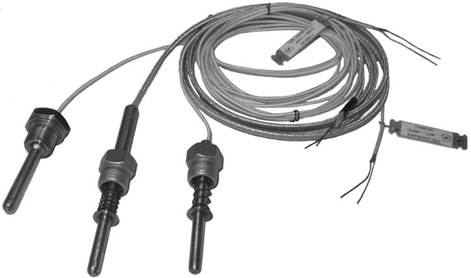

Термопреобразователь сопротивления КТПТР-01, 03.

Термопреобразователи – термореле защитные

Термоэлектрические преобразователи (термопары) - п ринцип действия термопар основан на термоэлектрическом эффекте, который состоит в том, что при наличии разности температур мест соедине­ний (спаев) двух разнородных металлов или полупроводников в контуре возникает электродвижущая сила, называемая термо­электродвижущей (сокращенно термо-ЭДС). В определенном интер­вале температур можно считать, что термо-ЭДС прямо пропор­циональна разности температур

ΔT = Т₁ – Т₀ между спаем и концами термопары.

Соединенные между собой концы термопары, погружаемые в среду, температура которой измеряется, называют рабочим концом термопары. Концы, которые находятся в окружающей среде, и которые обычно присоединяют проводами к измерительной схеме, называют свободными концами. Температуру этих концов необходимо поддерживать постоянной. При этом условии термо-ЭДС Е_т будет зависеть только от температуры T₁ рабочего конца.

U_вых = E_т = С(Т₁ – Т₀),

где С – коэффициент, зависящий от материала проводников термопары.

Создаваемая термопарами ЭДС сравнительно невелика: она не превышает 8 мВ на каждые 100 ⁰С и обычно не превышает по абсолютной величине 70 мВ. Термопары позволяют измерять температуру в диапазоне от –200 до 2200 ⁰С.

Наибольшее распространение для изготовления термоэлектрических преобразователей получили платина, платинородий, хромель, алюмель.

Термопары имеют следующие преимущества: простота изготовления и надёжность в эксплуатации, дешевизна, отсутствие источников питания и возможность измерений в большом диапазоне температур.

Наряду с этим термопарам свойственны и некоторые недостатки - меньшая, чем у терморезисторов, точность измерения, наличие значительной тепловой инерционности, необходимость введения поправки на температуру свободных концов и необхо­димость в применении специальных соединительных проводов.

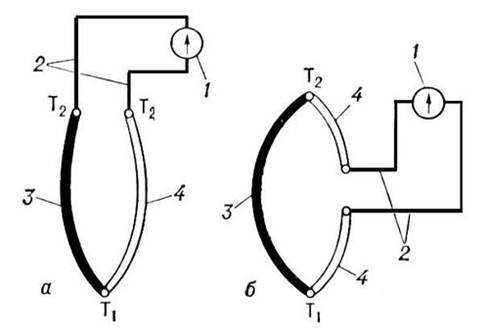

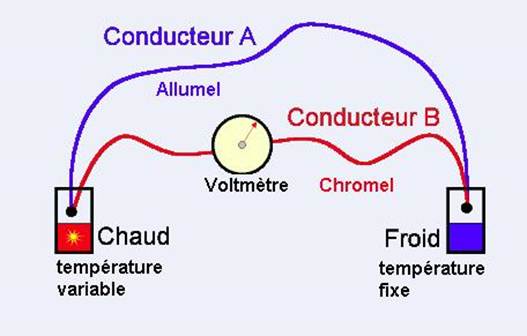

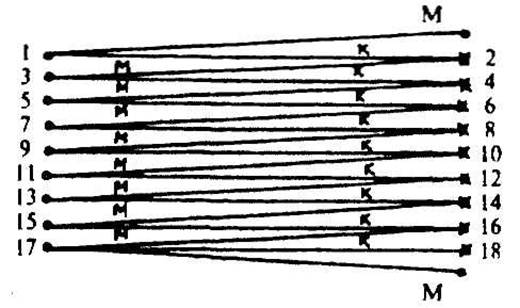

Принцип работы термопары

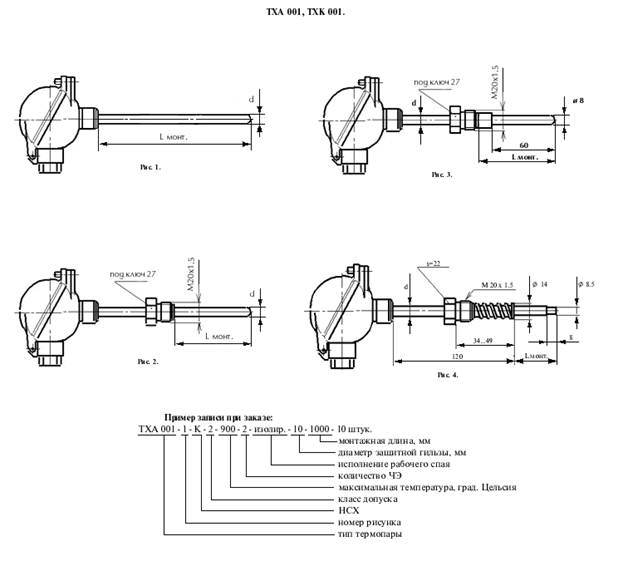

ТСПУ-9303, ТСПУ-9304 термопара, змеевик...

Термопары типа К вставляются в порты для терморегуляторов

Пирометры (от греч. pýr — огонь и... метр), приборы для измерения температуры непрозрачных тел по их излучению в оптической диапазоне спектра. Тело, температуру которого определяют при помощи пирометра, должно находиться в тепловом равновесии и обладать коэффициентом поглощения, близким к единице. Инфракрасные датчики (пирометры) - используют энергию излучения нагретых тел, что позволяет измерять температуру поверхности на расстоянии. Пирометры делятся на радиационные, яркостные и цветовые.

Радиационные пирометры используются для измерения температуры от 20 до 2500 ⁰С, причем прибор измеряет интегральную интенсивность излучения реального объекта.

Яркостные (оптические) пирометры используются для измерения температур от 500 до 4000 ⁰С. Они основаны на сравнении в узком участке спектра яркости исследуемого объекта с яркостью образцового излучателя (фотометрической лампы).

Цветовые пирометры основаны на измерении отношения интенсивностей излучения на двух длинах волн, выбираемых обычно в красной или синей части спектра; они используются для измерения температуры в диапазоне от 800 ⁰С.

Пирометры позволяют измерять температуру в труднодоступных местах и температуру движущихся объектов, высокие температуры, где другие датчики уже не работают.

В промышленности пирометры широко применяют в системах контроля и управления температурными режимами разнообразных технологических процессов.

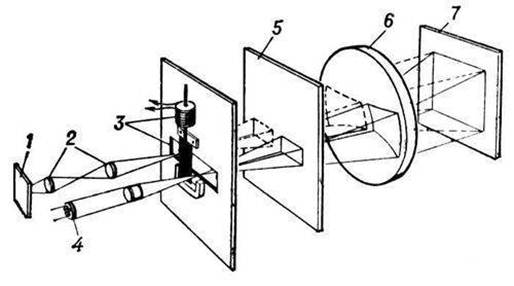

Рис. 1 Визуальный яркостный пирометр с исчезающей нитью

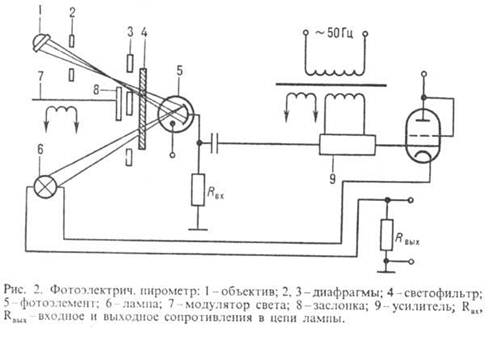

Рис. 2 Автоматический фотоэлектрический пирометр

Пирометр Optris MS Laser Sight.

Оборудование пирометра

Высокоточный пирометр LAND RT8A.

Кварцевые термопреобразователи. Для измерения температур от – 80 до 250 ⁰С часто используются так называемые кварцевые термопреобразователи, использующие зависимость собственной частоты кварцевого элемента от температуры. Работа данных датчиков основана на том, что зависимость частоты преобразователя от температуры и линейность функции преобразования изменяются в зависимости от ориентации среза относительно осей кристалла кварца. Данные датчики широко используются в цифровых термометрах.
