Эффективность ионио-плазменных технологических систем
Эффективность ионно-плазменных систем оценивают по трем основным критериям: эффективностям плазмообразования, ионного распыления и энергетической эффективности системы в целом. Эффективность плазмообразования рассчитывают, исходя из условия самостоятельности разряда: (447) где Up — рабочее напряжение в системе катод—анод; — отношение энергии, затраченнoй электронами на ионизацию, к полной энергия; — отношение числа ионов, достигающих мишень, к числу образующихся ионов; — коэффициент ионно-электронной эмиссии; Wn — суммарная энергия, затрачиваемая на один акт ионизации. Эффективность плазмообразования (448)
Приняв для разряда в аргоне W0=4,8·10-18 Дж, γ=0,1 (для металлов), 1/р=500 В, для однозарядных ионов получим U p =0,6. Минимальное рабочее напряжение, определяемое при максимальной эффективности составляет 300 В. Более высокие значения Up на практике объясняются не только тем, что , , но и перезахватом вторичных электронов мишенью, который Эффективность ионного распыления определяется массой вещества m Р распыляемой в единицу времени с единицы площади, отнесенной к плотности мощности W p затрачиваемой на реализацию процесса распыления: (449) Плотность мощности где U i — напряжение, ускоряющее ионы. При распылении материала однозарядными ионами где А — молярная масса распыляемого материала, кг/моль; NA— = 6.023-1023 атом/моль — число Авогадро. Подставив выражения для WР и mР в формулу (439), найдем
(450) где Как следует из (440), эффективность распыления зависит от энергии бомбардирующих ионов, которая для различных распылительных систем может изменяться в широком диапазоне: от (4,8—8) • 10-17 Дж (300—500 эВ) для магнетронных до (3,2—5,6) · 10-16 Дж (2—3,5кэВ) для диодных. Зависимостьт η p =f(W i) определяется зависимостью Kп / W i =f (W i).
На рис. 75 приведены зависимости Kп / W i =f (W i) и η p =f(W i) для меди и кремния. Максимумы η p имеют место при W i '=200-500 эВ. Зависимости, аналогичные приведенным на рис. 75, наблюдаются при распылении любых материалов и являются общими энергетическими характеристиками процесса распыления. Энергия и онов, соответствующая максимальной эффективности распыления материала, (451) — радиус экранирующего электронного облака по модели Томаса — Ферми, м; ао=5,29∙ 10-11 — радиус атома водорода по Бору, м; Zi, Za и mi, mа — атомные номера и массы бомбардирующего иона и материала мишени. Энергетическая эффективность системы ионного распыления характеризуется отношением массы вещества mс, распыляемого в единицу времени, к мощности Рс, подводимой к системе: (452) Подставив в эту формулу , где I i — ионный ток распыляемого материала (мишени), получим (453) Следовательно, энергетическая эффективность системы определяется отношением энергетических затрат на реализуемый в ней процесс распыления и подводимой к системе энергии. Скорости распыления материалов в значительной степени зависят от коэффициента распыления. Как было показано, существенное влияние на коэффициент распыления оказывают давление рабочего газа -и геометрия распылительной системы (в основном расстояние от мишени до плоскости конденсации). Снижение Кп при увеличении р объясняется ростом вероятности возвращения распыленных атомов на мишень вследствие обратной диффузии и обратного рассеяния (отражения). Под обратной диффузией здесь следует понимать возвращение на мишень распыленных атомов, обладающих средней кинетической энергией, равной или меньшей средней кинетической энергии атомов рабочего газа. Такое возвращение может происходить с расстояний, значительно превышающих длину свободного пробега распыленных атомов λа. Обратное рассеяние представляет собой возвращение распыленных атомов «а мишень в результате столкновения с атомами рабочего газа. Этот процесс происходит на расстояниях, не превышающих Ха он характеризуется различием кинетических энергий -и масс соударяемых частиц. Если масса атомов распыляемого материала больше массы атомов рабочего газа (т a > тГ), то основным способом возвращения распыленных атомов «а мишень является обратная диффузия. При этом
(454)
где — коэффициент распыления с учетом обратной диффузии; — коэффициент распыления без учета обратной диффузии; — длина свободного пробега распыленных атомов при единичном давлении н температуре 273 К; ро=273 р/Т — давление газа, приведенное к Т=273 К; d — расстояние от мишени до поверхности конденсации; — средняя длина направленного пробега распыленных атомов при единичном давлении газа. Формула (454) имеет физический смысл при р о d > . При р о d≤все распыленные атомы достигают поверхности конденсации; формула (454) принимает вид . Если т a < тГ то основным способом возвращения частиц на мишень в области р о d≤является обратное рассеяние. В этом случае зависимость коэффициента распыления от давления газа при изотропности рассеяния описывается соотношением (455) где - средняя длина свободного пробега распыленных атомов при единичном давлении и температуре Т. В области р о d > (при т a < тГ ) распыленные частицы возвращаются на мишень как за счет обратного рассеяния, так и за счет обратной диффузии. Тогда (456) Оценка коэффициента распыления с учетом обратных рассеяния и диффузии распыленных частиц необходима для расчета скорости осаждения пленок в распылительных системах. При выборе оптимального технологического режима важно уметь определить давление, при котором начинается обратная диффузия. Рабочее давление можно вычислить по формуле p0<λ a /d. Так, для распыления меди при расстоянии между мишенью и подложкой 70 мм рабочее давление не должно превышать 0,3 Па. В противном случае коэффициент распыления будет уменьшаться вследствие обратной диффузии распыленных атомов на мишень. Скорость распыления материала мишени
(457) где — в нм/с; ρ — плотность распыляемого материала, кг/м3; SK — площадь распыляемой поверхности, м2; θ—угол падения ионов на распыляемую поверхность относительно нормали. При распылении однозарядных ионов по нормали к поверхности формула (446) принимает вид (458) где Кау — коэффициент объемного распыления, м8/ион. Поскольку в диапазоне рабочих напряжений МРС коэффициент распыления практически линейно зависит от рабочего напряжения, согласно формулам (457) и (458) -скорость распыления (следовательно, in скорость осаждения) должна линейно зависеть от мощности разряда, что и подтверждается экспериментально. В ряде случаев скорость осаждения бывает существенно ниже вычисленной по (457) и (458). Это различие тем больше, чем выше плотности тока на мишени. Уменьшение скорости осаждения с ростом плотности тока объясняется явлением самораспыления, при котором атомы ионизируются и возвращаются обратно на мишень, способствуя ее распылению. Расчеты показывают, что при распылении алюминия поток его ионизированных атомов составляет около 18% полного тока через мишень, а при распылении меди * — до 45% тока. Следовательно, явление самораспыления при распылении материалов -необходимо учитывать. Поэтому при точных расчетах в формулы (457) и (458) нужно вводить соответствующие корректировки. Скорость осаждения и равномерность толщины пленки в заданной точке подложки зависят не только от эмиссионных характеристик источника, но и углов распыления φ и конденсации ψ, а также расстояния d между точками распыления и конденсации. В общем случае толщина пленки в заданной точке подложки (459) где — постоянный параметр, пропорциональный скорости распыления, τ — время нанесения пленки. При выводе формулы для расчета толщины пленки делают следующие допущения: распределение распыленных атомов в пространстве подчиняется косниусоидальному закону; атомы распыляемого материала незначительно рассеиваются в результате столкновений с атомами газа; распыленные атомы осаждаются в. местах соударения с подложкой.

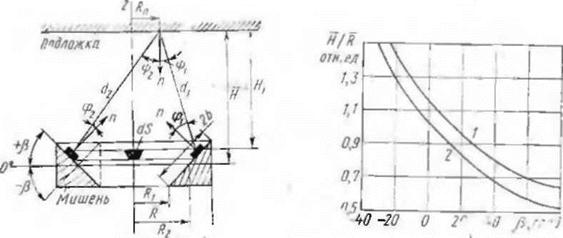

Для обеспечения условии равномерного осаждения пленки существуют два пути. Первый, наиболее широко используемый при термическом испарении материалов, предусматривает движение подложки по сложной траектории относительно источника распыления (планетарные внутрнкамерные устройства). Второй путь — разработка такой гсометр-ип источника, которая обусловливает нанесение равномерной по толщине пленки иа 'неподвижную или перемещающуюся по простейшей траектории (например, линейно) подложку. Конфигурации распыляемых поверхностей разнообразны. Однако можно выбрать такую конфигурацию, Которая обеспечит требуемую равномерность распределения пленки по толщине иа поверхности подложки заданной геометрии. Простейшей является коническая распыляемая поверхность (рис. 75). Для такой поверхности где R, — текущий и средний радиусы мишени; α— полярный угол; Н=+(—R) tg β, H, — текущее и среднее расстояния от подложки до мишени; β — угол конусности распыляемой поверхности мишени; Rn — расстояние от точки конденсации до центра подложки; ψп — угол конденсации на горизонтальную плоскую поверхность; ψc — угол конденсации на вертикальную грань ступеньки. При распылении конической мишени толщину пленки можно найти из формулы (460) где R1 = — bcosβ; R 2 =.+ bcosβ — внутренний и внешний радиусы зоны распыления; b — половина ширины зоны распыления; П (R) — полином, учитывающий реальное распределение плотности ионного тока по радиусу мишени. При распылении конической мишени экспериментальные данные по распределению ионного тока аппроксимируются полиномом Лангранжа: П (R) = -0,24 | R- |3 + 0,44| R- |2-0,64| R- | + I. (461) Для определения толщины пленки по формуле (449) необходимо ввести ограничения, учитывающие условия затенения точки 'конденсации мишенью я неровностями на подложке (при покрытии •ступенчатых профилей):
cos φ > 0; cos ψ П > 0; cos ψ С > 0. (462)
· Масс-спектрометрические исследования, проведенные при распылении меди, свидетельствуют о наличии в разряде одно- и двухзрядных ионов меди, причем число последних незначительно (1% от однозарядных).
Расчет удобно вести в относительных единицах, поделив все линейные размеры на средний радиус зоны распыления.
Расчет на ЭВМ распределения толщины пленки показывает, что площадь покрытия с заданной равномерностью зависит от угла конусности мишепн β и отношения . Причем для каждого β существует определенное значение, при котором толщина пленки с заданной равномерностью покрытия максимальна (рис. 76). При отклонении от этого значения в меньшую сторону наблюдается уменьшение толщины пленки в центре подложки, а в большую — на ее краях. Таким образом, в МРС, выбирая геометрию мишени, можно обеспечить 'нанесение равномерных по толщине пленок на неподвижные подложки.
Нанесение пленок в плазменных ускорителях
Стремление интенсифицировать процессы получения пленок, сохранить стехиометрический состав исходных материалов, осажденных в виде пленок, повысить чистоту пленок и адгезию их к под ложкам привело к применению в технологии РЭА импульсных плазменных ускорителей (ИПУ). При импульсно-плазменном нанесении пленок используют более плотные потоки пара, чем при термовакуумиом испарении и нонно-плазменном (в том числе и магнетронном) распылении. Создавая плотные потоки плазмы, можно на несколько порядков увеличить скорость осаждения, а следовательно, и производительность процесса, а используя высокий вакуум — получить более чистые пленки, чем при катодном распылении. В ИПУ плазма создается в парах распыляемого материала, испаряемого и ионизируемого любым способом, например в дуговом разряде. Испарение материала протекает, как взрыв в вакууме. При длительности импульса τ= 10-7—10-5 с материал поверхности распыляемого вещества в месте образования дуги превращается в пар высокой плотности с температурой (1—4)•105 К. Такое испарение является уникальным по скорости и энергии частиц и поэтому представляет особый интерес для получения пленок с высокой адгезией при большой производительности процесса. Сравнение различных методов нанесения пленок с физико-химической точки зрения удобно провести по таким признакам, как плотность плазмы (концентрация заряженных частиц) и энергия потока частиц, движущегося к подложке. При этом удобно использовать диаграмму зависимости концентрации частиц в плазме от их энергии (рис. 77). Начало отсчета соответствует концентрации частиц в камере при давлении 1,33·10-2 Па и энергии 1 эВ, характерных для нанесения пленок методом термовакуумного испарения. При этом скорость осаждения составляет 10 нм/с. Как видно из диаграммы, область термовакуумного испарения, включая электронно-лучевое и лазерное (при температурах испарения не выше 3000 К), занимает лишь узкую полоску. Этой области соответствуют скорости испарения 10—100 нм/с. Область нонно-плазменного (в том числе магнетронного) распыления несколько дальше простирается вдоль оси абсцисс до энергий частиц порядка 50 эВ. При этом обеспечивается скорость осаждения до 300 нм/с. В областях 1—3 протекают процессы, наиболее широко распространенные в современной технологии. С помощью технологических ИПУ, использующих в качестве генератора плазмы дуговой разряд в вакууме, можно достичь тепловых потоков 105— 108 Вт/см2 (область 4). Однако физической границей диаграммы будет линия, соответствующая плотности энергии 1010 Вт/ом2, при которой практически любые вещества реиспаряются с подложки и осаждение (конденсация) частц невозможно,
Вакуумный дуговой разряд является источником плазмы, состоящей из паров и ионов распыляемого вещества и электронов. Процессы, протекающие в разрядном пространстве, сложны (возникновение, передвижение и гибель катодных и анодных пятен, нагревание и испарение электродов, ионизация пара, действие на плазму электродинамических сил и др.). Они зависят от геометрии и материала электродов, режимов и способов зажигания разряда и т. п. Анализ этих явлений выходит за рамки данного курса. Поэтому кратко рассмотрим процессы, протекающие в технологическом плазменном ускорителе и поверхности подложки па примере получения медных пленок. В первый момент после зажигания разряда наблюдается низкая концентрация паров и высокая скорость нарастания тока плазмы: за 1—5 мкс формируется разряд типа «токового фонтана». В процессе вытягивания плазмы в сепаратор возникает первичное плазменное образование, или «форсгусток» плазмы, движущийся со скоростью 105 м/с. Передний фронт такого сгустка имеет концентрацию частиц до 1024 м-3. По мере дрейфа плазмы концентрация частиц уменьшается за счет расширения ее фронта вследствие тепловых флуктуации частиц и продольного расширения области плазмы из-за различия скоростей частиц. После того как передний фронт плазмы достигает анода, наступает стадия основного разряда, сопровождающаяся нарастанием тока в импульсе, испарением вещества с катода и последующим уменьшением тока за счет перенасыщения пара. Этот режим разряда существует от 3 до 10 мкс. Он нестационарен, в плазме наблюдаются разрывы и сгустки (стримеры разряда). Микросгустки и микроплазмы формируются в локальных местах поверхности катода, способствуя испарению и распылению вещества. В последующие 10—50 мкс основная масса испаряемого материала переносится на подложку в результате движения частиц плазмы к аиоду. Ток в разряде уменьшается за счет тепловой инерции и падения отношения магнитного давления к газокинетическому. При увеличении длительности импульса все большее влияние па процесс оказывает испарение вещества. После прекращения разряда резко падает массопереиос вещества от катода к аноду. Основными характеристиками являются: рабочее давление, ускоряющее напряжение анода, электродинамические параметры сепаратора, скорости и механизмы испарения и конденсации, длительность и амплитуда рабочего импульса, допустимая плотность тока, скважность импульсов и температура подложки. Влияние этих факторов па электрические свойства пленок носит сложный характер и рассматривается при описании технологии радиоэлектронных устройств.
