Регулювання величини і реверсування подачі рідини насосом здійснюється зміною відповідно величини або знака есцентриситету е

Робочий об’єм регульованого насоса можна представити, увівши безрозмірне значення есцентриситету

де - відносний (безрозмірний) есцентриситет, що змінюється від 0 до ±1;

і - максимальний і поточний робочий об’єми;

і - максимальне і поточне значення есцентриситета.

Відповідно до цього розрахункова подача регульованого насоса

Для нерегульованого насоса

При роботі гідравлічної машини в режимі гідродвигуна (гідромотора) рідина під тиском подається примусово в її робочу порожнину. Кутова швидкість ω обертання двигуна залежить від подачі рідини і визначається по формулі

де w – характерний об’єм машини.

Переміщення, швидкість і прискорення поршня при русі в циліндрі

При обертанні блоку циліндрів гідромашини поршні переміщаються в циліндрах за законами кінематики кривошипно-шатунного механізму.

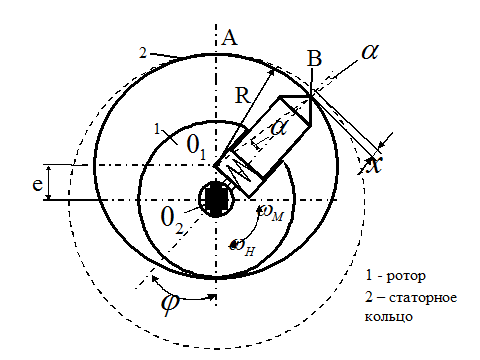

Мал. 3. Розрахунково-кінематична схема радіально-поршневого насоса.

З розрахункової схеми поршневої пари насоса (мал. 3) випливає, що при повороті циліндра з верхнього вертикального положення на кут φ= ωt (де ω – кутова швидкість, t – час) поршень переміститься на величину (допускаємо, що крапка контакту поршня зі статорним кільцем знаходиться на осі поршня)

х = О2А – О2В,

або

.

Це вираження можна записати

При визначенні переміщення х поршня в однопоршневому насосі (див. лекцію 3-4) було отримано аналогічне рівняння, але замість величини ексцентриситету е у вираженні використовувався радіус кривошипа r ().

Тоді за аналогією з викладеннями, приведеними в лекціях 3-4, величина переміщення поршня в радіально-поршневому насосі складе

Поточна (миттєва) швидкість відносного руху поршня v у циліндрі

Тоді (за аналогією з лекцією 3-4) поточна (миттєва) швидкість відносного руху поршня

Прискорення поршня у відносному русі в циліндрі

Тобто переміщення, швидкість і прискорення поршня при русі в циліндрі

Зневажаючи останніми членами цих рівнянь (оскільки значення е/R звичайно складає <0,08-0,09), одержимо

Прискорення поршня повинне враховуватися при розрахунку нерозривності потоку рідини, а сила інерції – при розрахунку діючих на нього сил, і, зокрема, при розрахунку тиску живлячих насосів.

Сила інерції. Максимальне значення сили інерції поршня у відносному русі з достатньою точністю описується вираженням

де m – маса поршня.
