Единицы допуска

Величина допуска в зависимости от диаметра подсчитывается через условную эмпирическую единицу допуска i. Она является мерой точности и отражает влияние

технологических, конструктивных и метрологических факторов.

Случайные погрешности партии деталей характеризуются среднеквадратическим отклонением

– среднее арифметическое партии

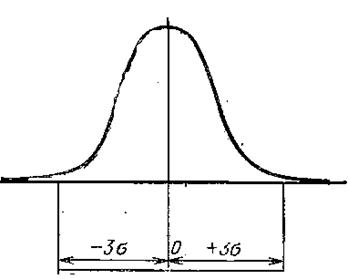

Распределение размеров в партии

как правило, по закону нормального распределения.

Рассеивание размеров при обработке на настроенных станках – результат проявления случайных погрешностей при обработке. Процесс резания очень многофакторный, изменение факторов в каждой реализации дает разброс размеров. Предугадать (рассчитать) значение размеров невозможно, можно лишь оценить рассеивание.

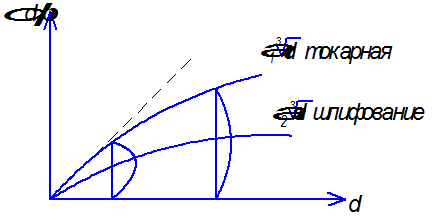

Зависимость рассеяния от диаметров (Ø1 – 500мм)

погрешность

Зависимость единицы допуска от диаметра должна иметь тот же вид, что и погрешность обработки

В ЕСДП СЭВ принято

d, мм	Единица допуска, мкм
до 500 от 500 до 3150

, т.е. среднее геометрическое крайних размеров каждого интервала размеров.

Интервал 30.. 50, среднее 40, по нему → i Размерность [d] = мм, [i,J] = мкм.

Зная i (J) допуск определяется по формуле

где а – коэффициент, равный числу единиц допуска данного квалитета точности, не зависящий от номинального диаметра.
