Приемники связные
В принципе данный класс приемной аппаратуры может быть построен по схемам рассмотренным выше. Поэтому здесь следует отметить лишь особенности некоторых связных приемников. К таким приемным устройствам относятся приемники однополосных сигналов АМ. Применение однополосных АМ сигналов позволяет значительно повысить излучаемую мощность в боковых полосах (8 раз) при заданной мощности передатчика, и почти вдвое уменьшить полосу передаваемых частот. Различают три класса излучения: (J3E) - без поднесущей, (R3E) - с ослабленной поднесущей и с независимыми боковыми частотами (B3E). Однако качество приема ОБП значительно ухудшается при неравенстве частот несущей при передачи и приеме. Требуемую точность настройки может обеспечить схема ФАПЧ гетеродина. Если в качестве гетеродина использовать синтезаторы частоты, то можно обеспечить прием сигнала с полностью подавленной несущей.

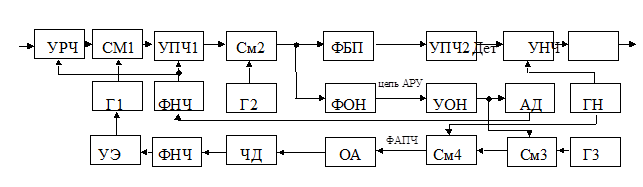

Рис.6.18 Структурная схема приемника сигналов ОБП с неполностью подавленной несущей (R3E). ОН - остаток напряжения несущей; УОН - усилитель остатка несущей; ОА - ограничитель амплитуды; ГН - генератор несущей.
Приемник, предназначенный для приема с частично и полным подавлением несущей сигнала, представлен на рис. 6.19.

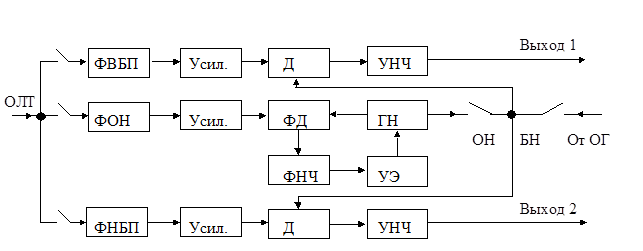

Рис.6.19 Структурная схема приемника сигналов ОБП с неполностью и полностью подавленной несущей ОЛТ - общий линейный тракт; ФВБП (ФНБП) -фильтр верхней (нижней боковой полосы); ФОН - фильтр остаточной несущей; Д -демодулятор сигналов боковых полос; УЭ - управляющий элемент БН - без несущей; ОГ - опорный (высокостабильный) генератор.
