Модуль цифровых абонентских линий

Модуль цифровых абонентских линий (МЦАЛ) предназначен для включения цифровых АЛ сети ISDN с помощью базового доступа 2B+D. Цифровая АЛ физически представляет собой витую пару, логически: 2B+D.

Абоненты могут подключаться к цифровому абонентскому комплекту (ЦАК) двумя способами:

1) через интерфейс ИК₀ по двухпроводной медной паре со скоростью

160 кбит/с (длина кабеля не более 8 км при диаметре поперечного сечения 0,6 мм).

160 кбит/с организуются следующим образом:

- 2B канала по 64 кбит/с – для передачи пользовательской информации (речь, текст, данные, изображение и так далее). Каждый из этих каналов используется индивидуально и коммутируется по вызову, то есть два вызова могут осуществляться одновременно и независимо один от другого.

- один D канал с 16 кбит/с – для передачи сигнализации виде пакетов сигнальных сообщений.

- оставшиеся 16 кбит/с – для синхронизации и поддержки данных для АЛ

во время передачи.

2) через S₀ -интерфейс – 4-хпроводная пассивная шина (максимальное расстояние – 1000 м) скорость 192 кбит/с.

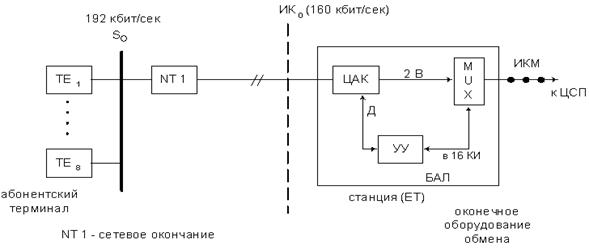

Способы подключения абонентов к ЦАК представлены на рисунке 7.16.

Рисунок 7.16 - Способы подключения абонентов к ЦАК

Функции ЦАК:

- временное разделение B и D каналов;

- преобразование бинарного двоичного кода в четверичный линейный

код – 2B1Q;

- преобразование 2-х проводного тракта в 4-х проводный (интерфейс

ЦКП);

- объединение/разъединение нескольких D каналов в один поток со скоростью 2048 кбит/сек.
