Документирование супертипов и подтипов

Супертипы и подтипы, так же как и сущности, обозначаются на ER-диаграмме с помощью прямоугольников. Отношения между ними изображаются с помощью "вилки", имеющей в точке ветвления полукруг.

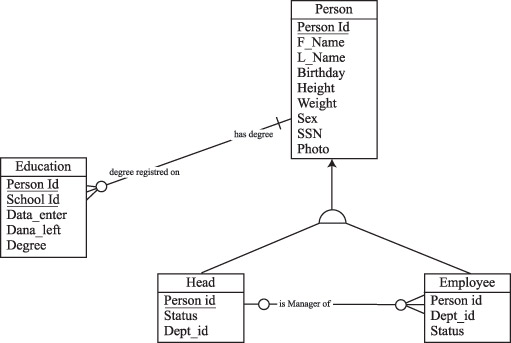

Рис. 2.8. Изображение супертипа Person с двумя подтипами Head и Employee

Супертип Person (Персона) содержит общие для своих подтипов Head (Руководитель) и Employee (Служащий) атрибуты. Подтипы содержат только атрибуты, характерные для выделенных категорий. Предложенная конструкция реализует отношение подчиненности в иерархии организации согласно ее штатному расписанию.

Изучив и проверив качество информационной модели данных предметной области, представленной в виде набора ER-диаграмм, проектировщик базы данных может приступать к созданию логической модели базы данных.
