Испытание на растяжение

Машина для испытания на растяжение. Машины для испытания на растяжение (сжатие) состоят из двух основных узлов: нагружающего устройства, обеспечивающего плавное деформирование образца, и силоизмерительного механизма, с помощью которого измеряется сила сопротивления образца создаваемой деформации.

Для массовых испытаний образцов в лабораториях широко применяются вертикальные машины с механическим приводом и маятниковым силоизмерителем, например машина ИМ-4Р. Эта машина обеспечивает нагрузку в двух диапазонах: от 0 до 20000 Н (2000 кгс) и от 0 до 40000 Н (4000 кгс). Скорость растяжения образца при испытании постоянная и составляет 1,2 мм/мин. Схематически устройство этой машины представлено на рис. 7. Образец закрепляется в подвижных захватах 1. Электродвигатель 2 через систему передач приводит в движение тяговый винт 3 и нижний захват, который можно перемещать и вручную с помощью рукоятки 4. Сила сопротивления образца деформации передается измерительному рычагу 10, соединенному тягой 9 через кривошип 6 с маятником 5. Отклонение маятника через поволок 7 приводит в движение вдоль измерительной линейки 12 каретку 8 с пером II, которое записывает кривую растяжения на диаграммной бумаге, намотанной на вращающийся барабан 13, соединенный с помощью шестерен с тяговым винтом 3.

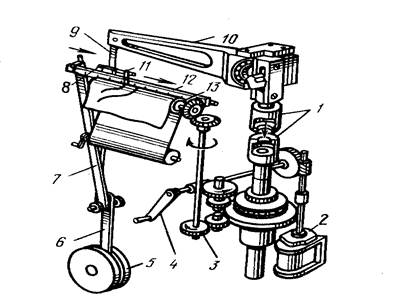

Рис. 7. Устройство машины ИМ-4Р

Контрольные испытания на растяжение проводят на стандартных образцах, форма и размеры которых указаны в ГОСТ 1497-73. Необходимые требования для отбора образцов указываются в технических условиях на металлопродукцию.
