Неразъемные соединения

Читайте также:
  1. D-ЭЛЕМЕНТЫ И ИХ СОЕДИНЕНИЯ
  2. HTX и сопроцессорные соединения
  3. III Соединения
  4. Q Сервис без установления соединения с подтверждением доставки.
  5. Болт-заклепочные соединения.
  6. Болтовые и винтовые соединения
  7. Болтовые соединения
  8. В живых организмах присутствуют комплексные соединения биогенных металлов
  9. Взаимосогласованные договоры и договоры присоединения.
  10. Виртуальные соединения
  11. ВИТАМИНОПОДОБНЫЕ СОЕДИНЕНИЯ
  12. ВИТАМИНОПОДОБНЫЕ СОЕДИНЕНИЯ.

1. Сварные соединения

Сваркой называется процесс получения неразъемного соединения посредством установления межатомных связей между свариваемыми частями при их нагреве.

Сварка приближает составные части детали к цельным, и заменяет литье, ковку, штамповку и т.д.

Преимущества: снижение металлоемкости (на 40%) и трудоемкости.

Недостатки: термические деформации, ограниченная свариваемость деталей из тугоплавких материалов, зависимость качества от квалификации сварщика.

В зависимости от процессов, происходящих при сварке, различают сварку плавлением и сварку давлением. Наиболее распространенной является газовая (нагрев в пламене газов), дуговая (нагрев электрической дугой) и контактная сварка (внешняя сжимающая сила и местный нагрев при прохождении тока).



Виды сварных соединений: стыковое (С), угловое (У), тавровое (Т), нахлесточное (Н).






(С)



(У) (Т)





(Н)



По протяженности сварные швы разделяют на непрерывные (а,б) и прерывистые (в,г).













а б в г





По внешней форме: выпуклые (а), плоские(б), вогнутые(в).













а б в





Сварной шов может быть односторонний или двусторонний:













Видимые сварные точки изображаются следующим образом:









Изображение сварных швов:











Обозначение сварных швов:







1 – вспомогательные знаки (Ο- шов по замкнутой линии, ך – монтажный шов);

2 – обозначение стандарта;

3 – буквенно-цифровое обозначение шва (С, Н, Т, У);

4 – условное обозначение способа сварки (можно не обозначать);

5 – знак и размер катета;

6 – длина провариваемого участка, знаки / или Z, шаг;

7 – вспомогательные знаки:

] - шов по незамкнутой линии,

- наплывы и неровности обработать,

- усиление шва сныть.



Пример: Электродуговая сварка алюминия, соединение внахлест, катет шва 6 мм, шов прерывистый, длина провариваемого участка 100 мм, шаг 200 мм, шов выполняется по незамкнутой линии.



2. Заклепочные соединения

Заклепочные соединения применяют в конструкциях, работающих под действием значительных ударных и вибрационных нагрузок, когда недопустима сварка.




Заклепка представляет собой стержень цилиндрической формы с закладной головкой на одном конце. Замыкающая головка на другом конце образуется в процессе клепки. Виды заклепок: с полукруглой, потайной, полупотайной, плоской закладной головкой, пустотелые и взрывные заклепки.

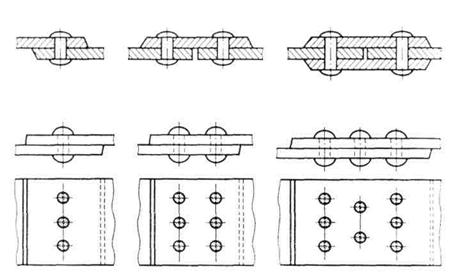

По характеру расположения соединяемых деталей различают нахлесточные швы – одна деталь накладывается на другую и стыковое, когда листы подводят встык и соединяют наложенной на них одной или двумя накладками. По числу заклепок швы разделяются на однорядные и многорядные. По расположению заклепок на параллельные и в шахматном порядке.


3. Паяные соединения

Паянием называется процесс образования неразъемного соединения материалов при помощи расплавленного металла, называемого припоем. От сварки паяние отличается тем, что кромки деталей не расплавляются, а только нагреваются до температуры плавления припоя. Припои могут быть легкоплавкие (до 4000С – олово, свинец) и тугоплавкие (выше 4000С – медь, цинк, латунь).











4.Склеивание - применяют, когда невозможно механическое соединение деталей.



5. Сшивание – процесс соединения деталей ниткой.
