Мощность пласта полезного ископаемого

Мощностью пласта называется расстояние от плоскости кровли Σ до плоскости почвы λ или расстояние от висячего до лежачего бока залежи. В зависимости от способа разведки или вскрытия различают мощность видимую (m_вид.), мощность по скважине (m_скв.), мощность вертикальную (m_верт.), мощность горизонтальную (m_гор.), полную, вынимаемую, рабочую, эксплуатационную и истинную или нормальную мощность (m_н.) залежи (рис. 17.2).

Рис. 17.2

Для построения выхода пласта на дневную поверхность необходимо иметь следующие исходные данные:

1. Чертеж участка топографической поверхности;

2. Элементы залегания плоскости кровли (или почвы), измеренные в заданной точке;

3. Нормальную или горизонтальную мощность пласта

Построение выхода пласта полезного ископаемого на дневную поверхность производится в следующей последовательности:

1. По данным элементам залегания кровли S, замеренным в точке, на плане необходимо построить горизонтали кровли. Количество горизонталей должно быть достаточным для построения в пределах плана всех точек, принадлежащих линии пересечения плоскости S с топографической поверхностью. Горизонтали нужно провести с высотой сечения 10 м, с интервалом, определённым на масштабе заложения.

2. Построить линию выхода кровли на дневную поверхность по точкам пересечения одноименных горизонталей.

3. Построить подошву слоя. Для этого на масштабе заложения по заданной нормальной мощности m_н (рис. 17.3) необходимо определить горизонтальную мощность m_гор..

Рис. 17.3

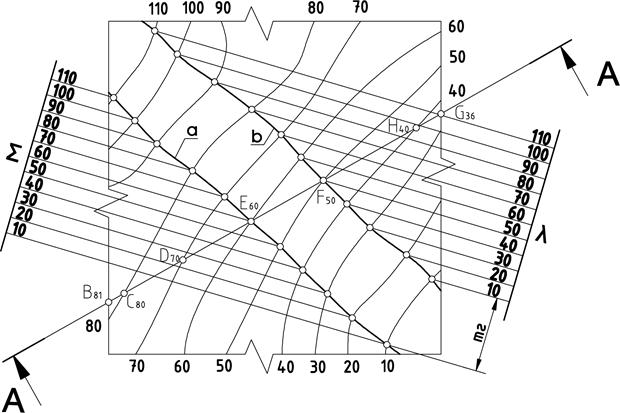

На плане горизонтальная мощность определяет кратчайшее расстояние между горизонталями одного уровня двух параллельных плоскостей S и l

4. Построить линию выхода подошвы на дневную поверхность.
