Пример. На рис.3 представлены различные типы конфигураций локальных вычислительных сетей (ЛВС), являющиеся информационными моделями структур ЛВС

На рис.3 представлены различные типы конфигураций локальных вычислительных сетей (ЛВС), являющиеся информационными моделями структур ЛВС, представленными в виде графов:

• шинная конфигурация, когда к незамкнутому каналу с некоторыми интервалами подключаются отдельные абоненты (К) информация от абонента-источника распространяется по каналу в обе стороны;

• кольцевая конфигурация, когда каждый абонент непосредственно связан с двумя соседними абонентами, а информация передаётся по замкнутому кольцу, чаще всего в одну сторону;

• звездообразная конфигурация, в центре которой находится центральный коммутатор (ЦК), который последовательно опрашивает абонентов и предоставляет им право на обмен данными;

• древовидная конфигурация образуется подсоединением нескольких простых каналов связи к одному магистральному;

• полносвязная конфигурация обеспечивает выбор наиболее быстрого маршрута связи между абонентами и удобна там, где управление оказывается достаточно сложным.

Рис.3 Различные типы конфигураций локальных вычислительных сетей

Наиболее наглядно граф задаётся рисунком. Однако не все детали рисунка одинаково важны. В частности, несущественны геометрические свойства рёбер (длина, кривизна и так далее), форма вершин (точка, кружок, квадрат, овал и пр.) и взаимное расположение вершин на плоскости. Так, на рис.4 представлены два изображения одного и того же графа.

Вес вершины и ребра часто задаётся в виде сопровождающей надписи на вершине или линии, но, введя условные обозначения, их можно задать формой или цветом вершины, толщиной, типом или цветом линии и т. п.

Рис. 4 Различные изображения одного и того же графа

Информационную модель в форме графа можно использовать для наглядного представления взаимосвязей, существующих между элементами объекта моделирования. Таким образом, граф — наиболее удобная форма для моделирования структуры объекта, хотя в такой форме можно моделировать и внешний вид, и поведение объекта.

Пример.

На рис.5 представлены модели молекул бутана и изобутана, каждая из которых имеет формулу С₄Н₁₀, то есть состоит из 4 атомов углерода и 10 атомов водорода. Имея одну и ту же формулу, бутан и изобутан имеют различные химические свойства, так как способы соединения атомов (структура молекул) различны. Расположение атомов в молекуле при различных способах их соединения хорошо представимо графом.

Рис.5 Модели молекул бутана и изобутана

Заметим, что в химии для обозначения таких веществ часто используются и структурные формулы. Порядок соединения атомов изображается в структурной формуле чёрточками (связь между водородом и остальными атомами обычно не указывается). Подумайте сами, можно ли считать структурную формулу одной из разновидностей графа.

В форме графа удобно отображать взаимосвязи понятий, относящихся к одной области деятельности или познания.

Пример.

Рассмотрите граф понятий темы «Четырёхугольники» из курса геометрии (рис.6). Не правда ли, хорошая «шпаргалка»?

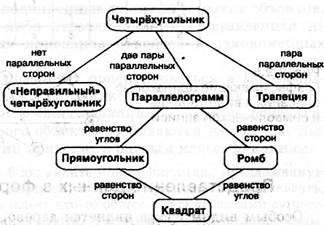

Рис.6. Граф понятий темы «Четырёхугольники»

В практической деятельности модели в форме графов часто используются для представления видов и порядка выполнения работ. Возможно, вам знакомы такие термины, как «сетевой график работ», «сетевой график строительства». Часто наряду со словесным или табличным описанием сетевые графики сопровождаются и изображением в виде графа, вершинами которого являются конкретные виды работ, а дугами задаётся возможный порядок их выполнения.

Пример.

Сетевые графики строительства хорошо демонстрируют, какие работы могут выполняться одновременно, а какие требуют обязательного завершения предыдущих этапов. Анализируя такие графы, можно рассчитать время, необходимое для завершения всей работы, спланировать, сколько, когда и на какие работы направить специалистов и технику, определить наиболее «узкие» участки и уделить им особое внимание.

Для машинной обработки более удобным является символическое представление графов в виде списка рёбер с указанием, какие вершины это ребро соединяет, а также табличное представление, где строки и столбцы — названия вершин, а значения ячеек указывают на то, соединены данные вершины или нет.

Пример.

Графы, представленные на рис.7 могут быть описаны, например, следующими способами.

Символическая запись: а(1,2) b(l,4) c(2,4) d(3,5) e(4,5) f(3,4).

Табличная запись:

		а		b
	а			с
				f	d
	b	с	f		e
			d	e

Рис.7. Графы, имеющие одинаковые описания в виде таблицы и символической записи
